前回は艦橋上部の測距儀と電探の製作について説明をしました。今回は機銃の製作になります。
🐔前回の記事を下記に載せておきます。参考にして下さい。
フジミの1/200戦艦大和艦橋を製作してみる(フジミ 1/200 戦艦大和艦橋)～⑨測距儀と電探の製作編～
＝🐣３連装機銃の製作＝

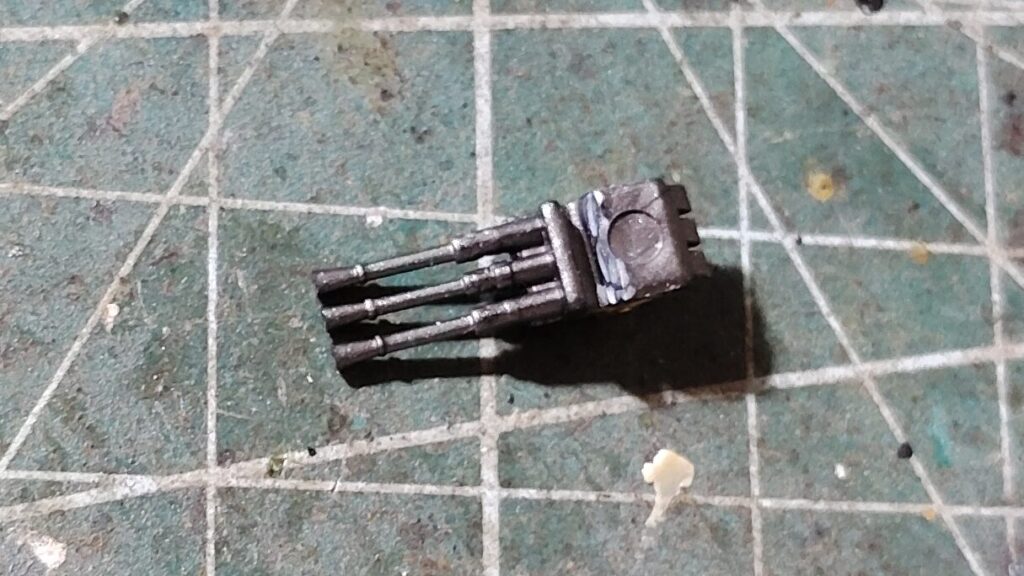

まずは機銃パーツ裏面の取り付けガイドの一部を写真１のように削り取ります。この部分は台座パーツの支柱を挟み込むようになっているのですが、これがかなりキツめなので片方のガイドを削ってプラスチック用接着剤で固着する事にします。
機銃の弾倉はエッチングパーツを箱組みして製作するのですが、バナナ型の小さい弾倉を展開状態のエッチングパーツから製作するのはかなり難しいです。さらに、３連装機銃は４基あるので弾倉を計１２個組み立てる必要があります。
弾倉の製作は難易度が高く数が多いため、失敗する確率が高そうなので、簡単に省略して製作をする事にします。弾倉側面のモールドはエッチングパーツを活かしたいので、そこだけエッチングパーツを使用する事にしました。

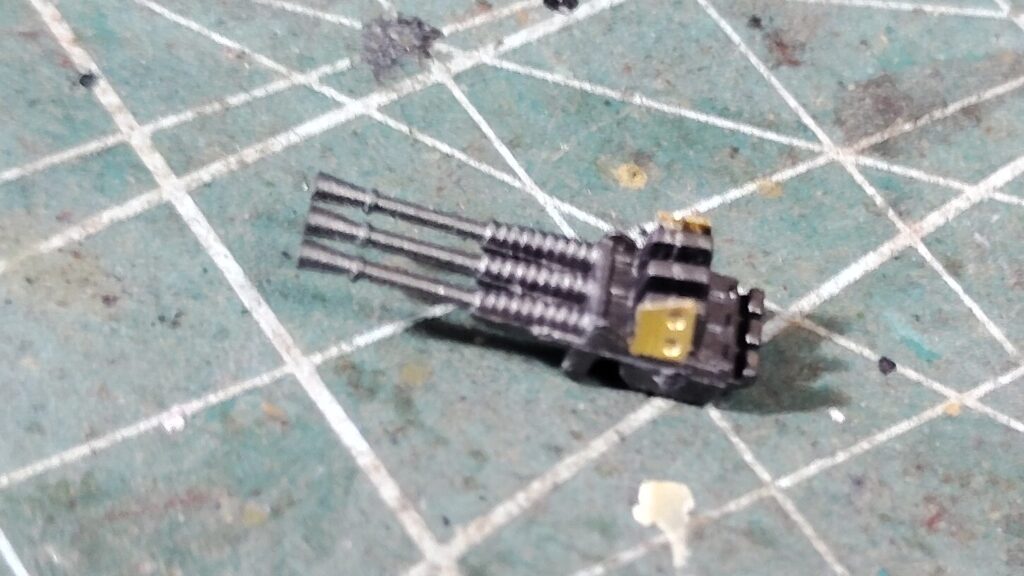

弾倉側面パーツのみ切断して、写真２のように左右の弾倉側面に貼り付けてみました。プラ部分よりも若干エッチングパーツの方が長めだったので、固着後にニッパーではみ出した部分をカットする事にします。他の部分は目立たないので、左右の２箇所だけエッチングパーツを貼り付ける事にしました。
機銃後部に取っ手状のパーツを取り付けます。これは裏側になるので、完成後に正面からみるとほとんど見えないです。苦労の割には見えない箇所だし、何故かこのパーツは予備がないので、細かいパーツの取り付けが苦手な人はプラパーツでも問題ないと思います。

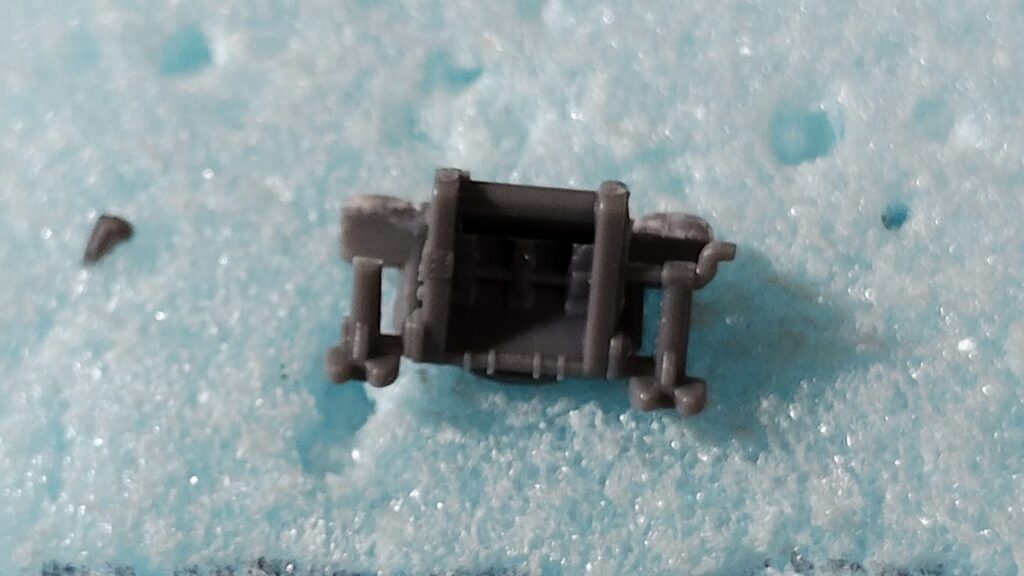

機銃の台座は座席パーツと基部パーツを接着して製作します。エッチングを取り付ける場合は写真４の座席部分を全て切断するよう指示がありますが、座席部分を全て切断してしまうとエッチングパーツを安定した状態で取り付けられない気がしたので、座席の背もたれ部分のみカットする事にしました。

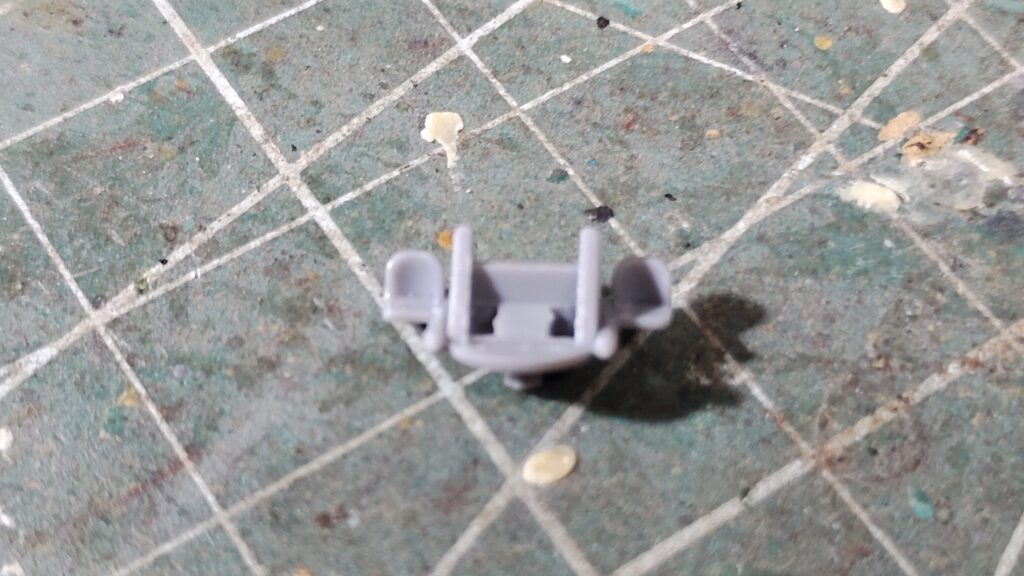

背もたれ部分をカットして、基部パーツに取り付けた状態が写真５になります。

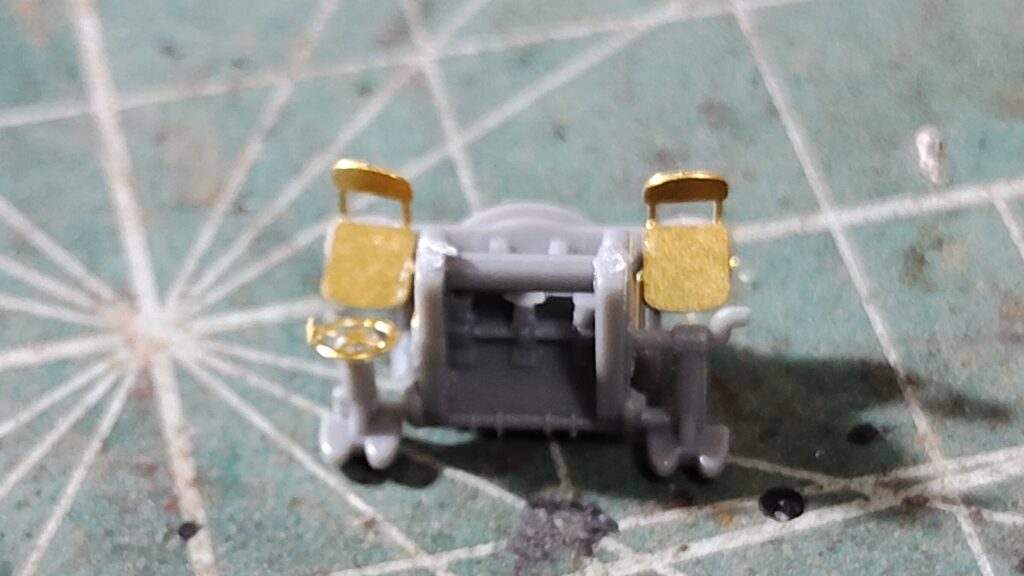

エッチングの座席パーツを取り付けた状態が写真６になります。プラパーツの上から接着したので座席部分はちょっと厚めになりますが、このパーツは背もたれ部分の支柱が再現されているのがポイントだと思うので、そこがうまく表現できればとくに問題ないと思います。
プラパーツの上から接着すれば、安定感もあるし接着位置で悩む必要もないです。安定した接着をしたい場合は、既存のプラスチック部分をうまく利用してみて下さい。

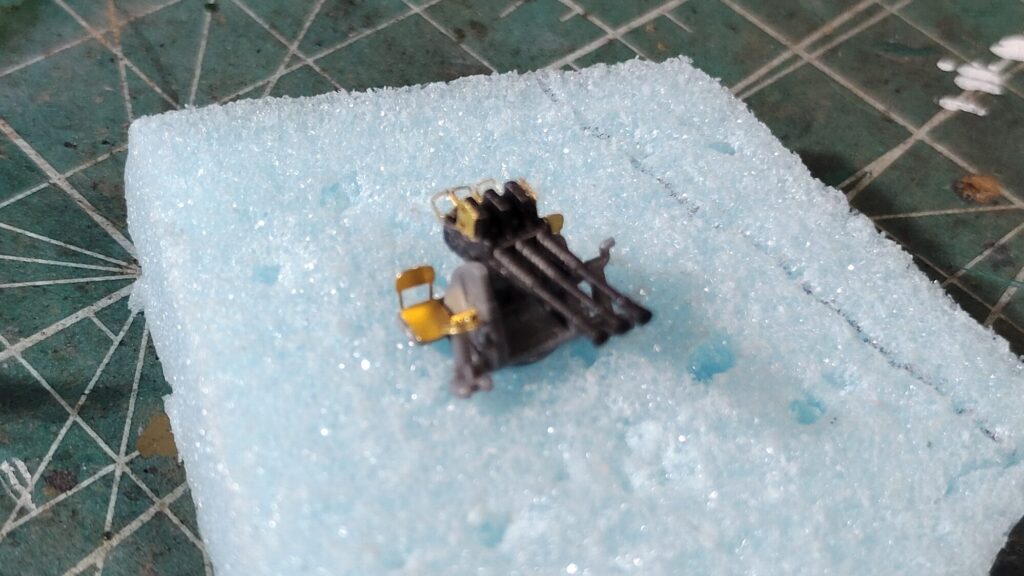

機銃パーツを取り付けた状態が写真８になります。機銃パーツの差し込みにはかなり力が必要なので、破損防止のために取り付けガイドを削って接着剤で固定した方が良いと思います。
最後に防盾と照準器などのパーツを取り付けて完成です。
照準器はちょっとオーバースケールで、支柱を曲げないと防盾の横から大きくはみ出してしまいます。そのため、どのような位置でセットすれば良いかちょっと悩んでしまいました。照準器はかなりオーバースケールなので、省略しても問題はないかと思います
艦橋に装備された機銃には防盾が取り付けられてない感じですが、防盾を付けた方が大戦末期っぽいので取り付けてみました。

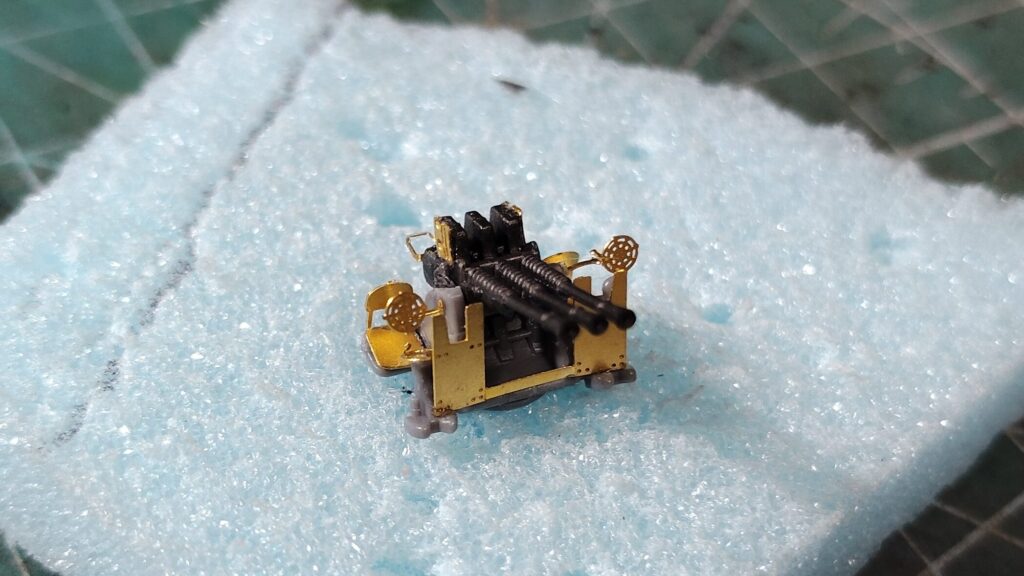

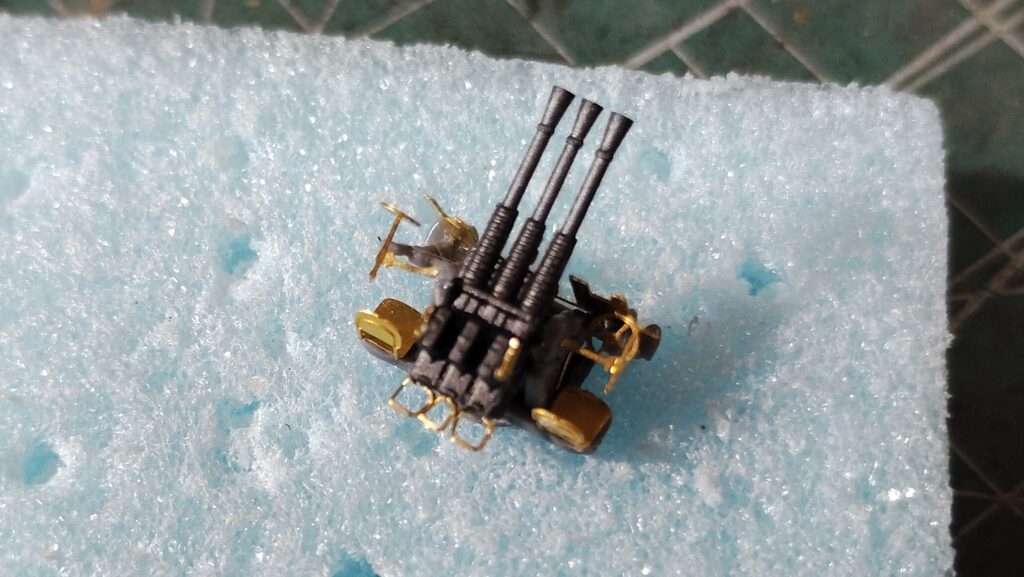

機銃パーツの製作を終えた状態が写真９、１０になります。防盾や照準器は好みや自分なりの考察に合わせて取り付けを選択してみて下さい。
最後に機銃の取り付けガイドを、写真１１のように少し削って取り付け時に力がかからないようにしておきます。
スナップキットは接着剤不要なので、ガイド部分が少しきつめになっています。細かいパーツやエッチングパーツを使用したパーツなどは力を入れると破損しやすくなるので、そういった箇所はガイドを削って接着剤で固着するようにして下さい。
＝🐣連装機銃の製作＝

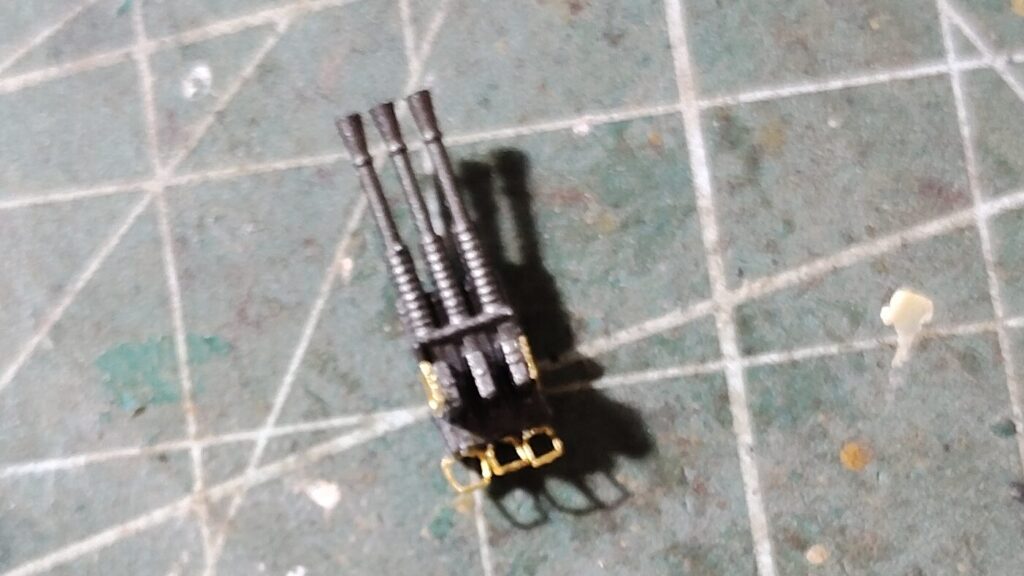

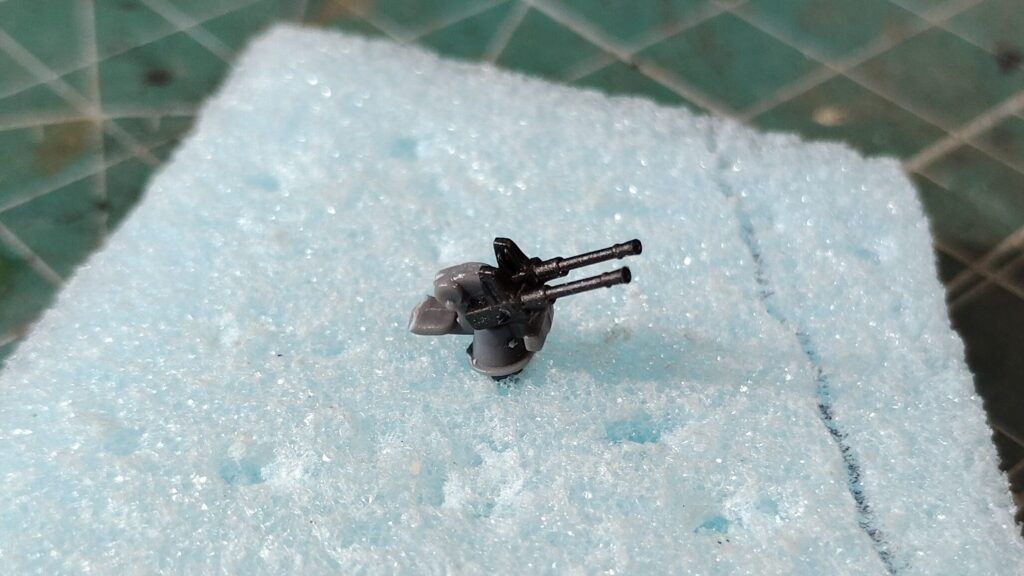

連装機銃は写真１２のように機銃パーツを取り付けてから、エッチングパーツを接着した方が楽に製作できると思います。
説明書の指示に合わせてエッチングパーツに変更する部分は削り取りますが、３連装機銃と同じように座席部分は背もたれのみカットして、弾倉はそのまま残してあります。

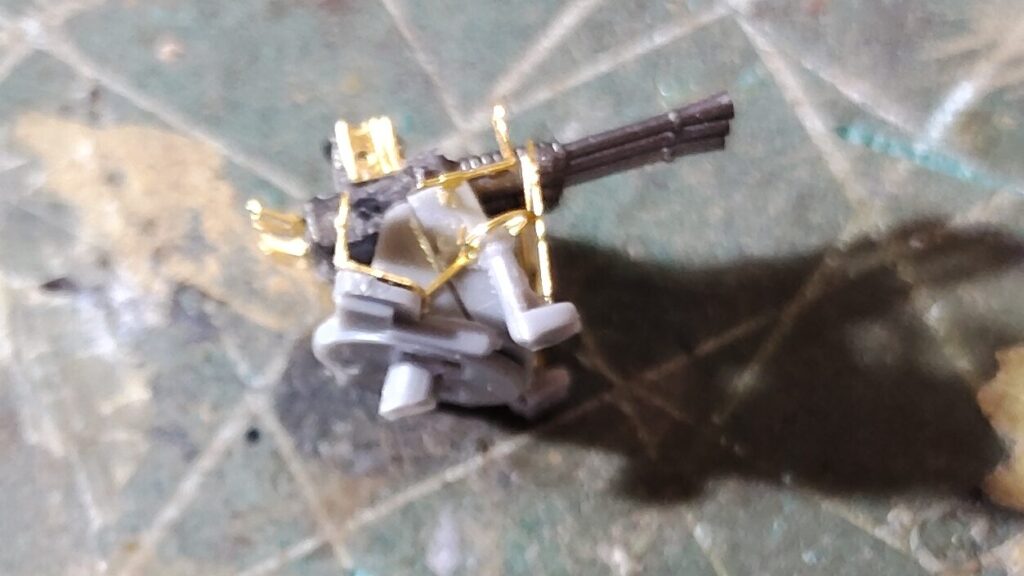

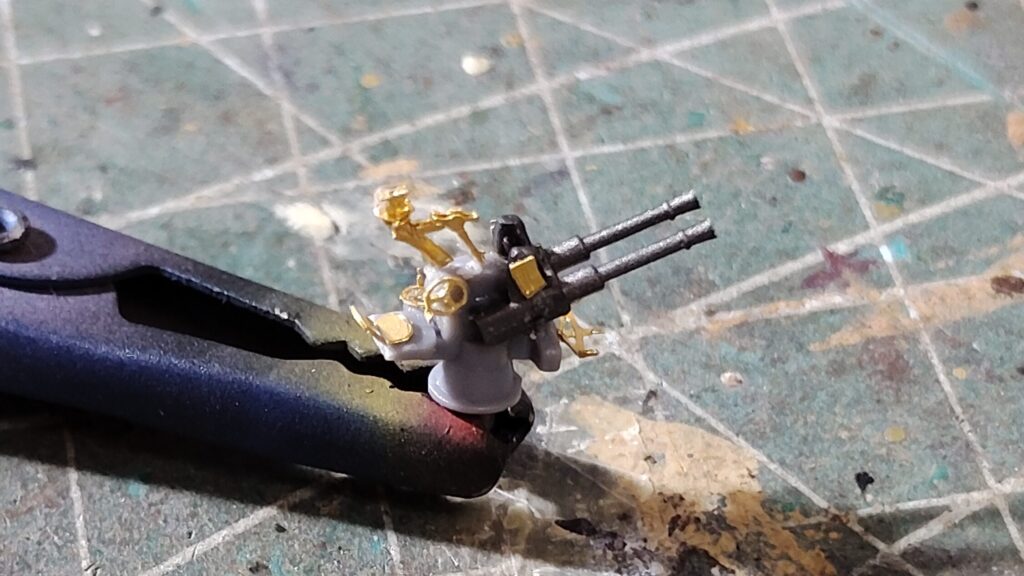

エッチングパーツを取り付けた状態が写真１４になります。細かいパーツが多く、３連装機銃よりもやや難易度は高いです。エッチングの加工に自信のない人は、プラパーツを上手く使用して製作しやすいように調整してみて下さい。
＝🐣機銃の取り付け＝

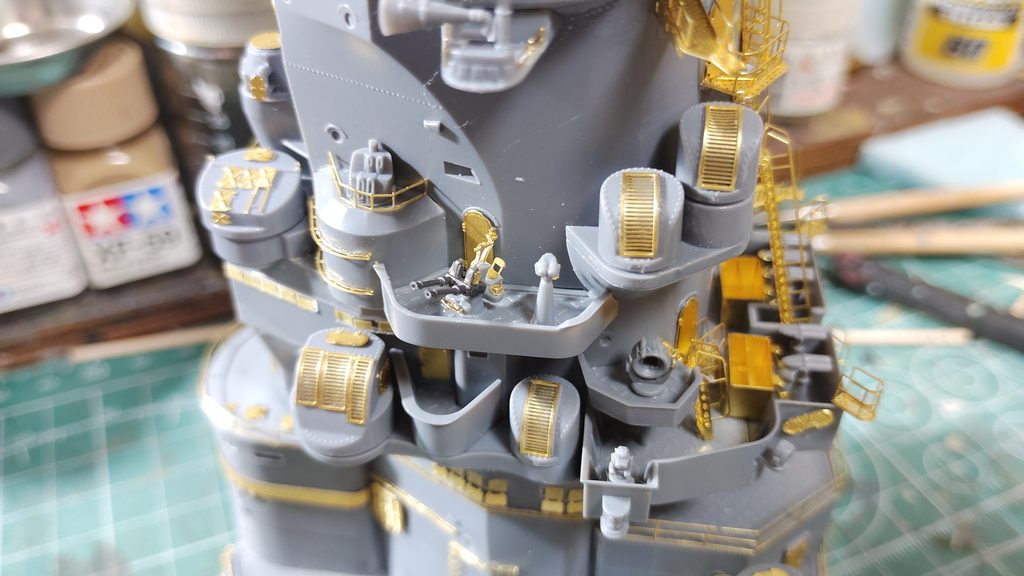

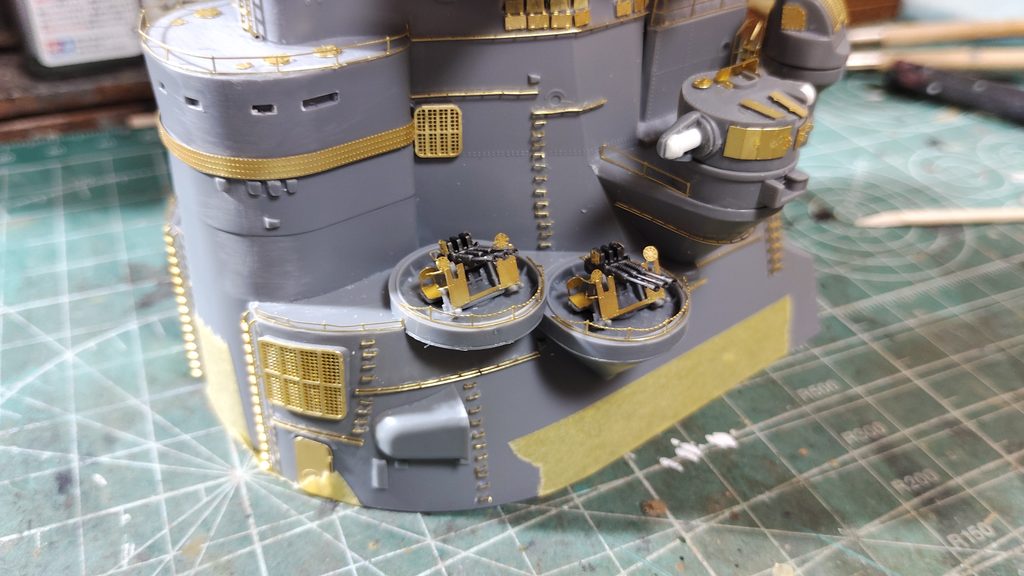

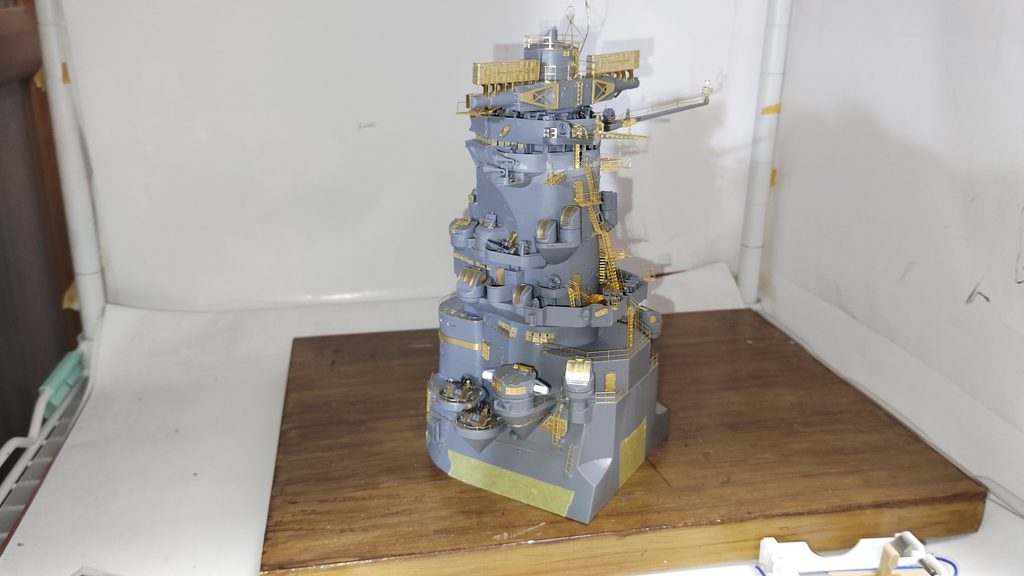

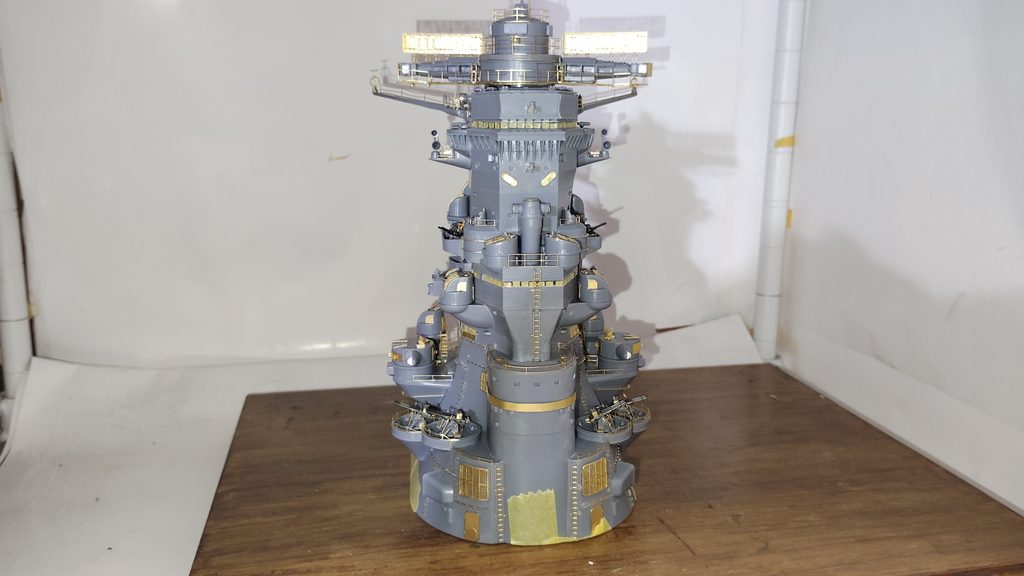

製作した機銃を写真１４、１５のように艦橋に接着します。プラスチック用接着剤を使用して固定する場合は、固着してしまうと角度を変えられないので、しっかり機銃の角度を決めてから接着するようにして下さい。

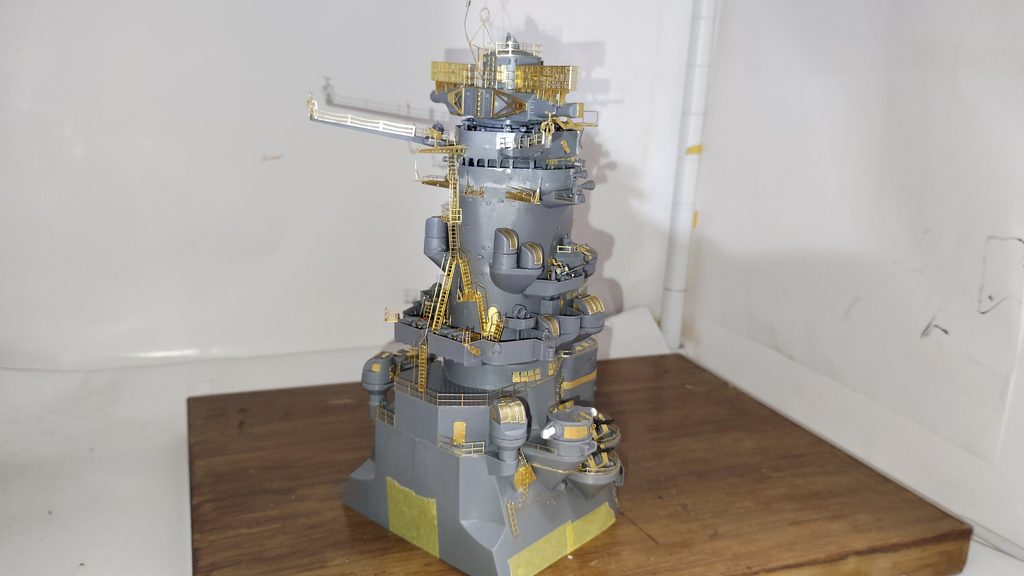

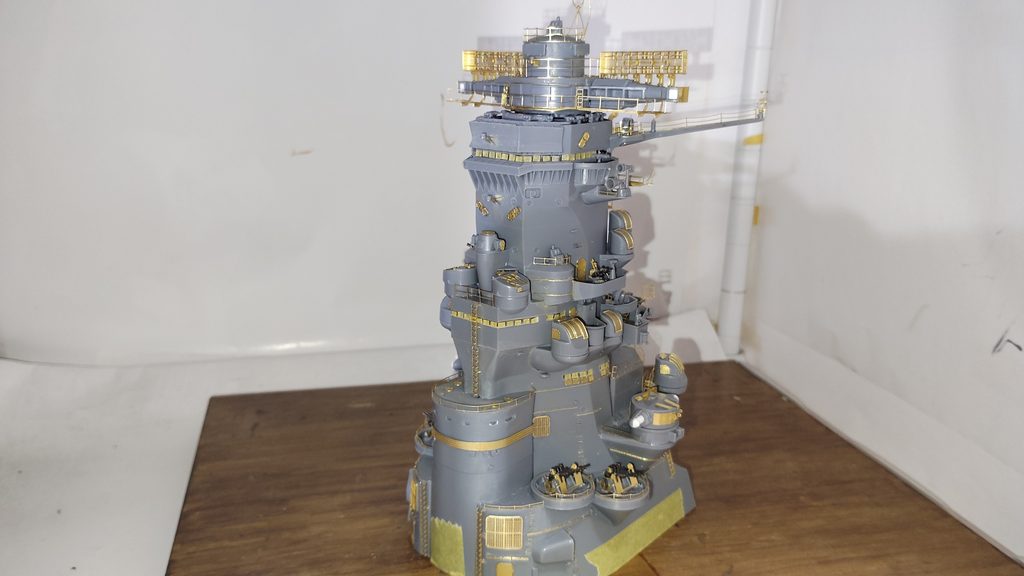

これで艦橋の製作は終了です。エッチングパーツは金属製なので、塗装前はきらびやかで華やかに見えますが、ここから塗装してしまうと思った以上に地味な感じになってしまいます。
今回はキッチリ塗装をして完成させますが、エッチングパーツを強調させたいなら、あえて塗装せずにそのまま完成とするのも有りだと思います。塗装で地味になってしまうのがどうしても惜しいと感じた時は、無塗装で仕上げてみて下さい。
今回はここで終了です。次回は塗装前のおまけ作業になります。
