前回は艦橋の製作について説明をしました。今回は艦橋製作の続きになります。
🐔前回の記事を下記に載せておきます。参考にして下さい。
フジミの1/200戦艦大和艦橋を製作してみる(フジミ 1/200 戦艦大和艦橋)～⑥艦橋の製作編その２～
🐦️今回使用しているキットを下記に載せておくので参考にして下さい。通常版と別売りエッチングパーツも一緒に載せておくので、こちらも参考にして下さい。
1/200 集める装備品シリーズ No.2 EX-4 1/200 戦艦大和 艦橋(純正エッチングパーツ/台座用木甲板シール付き)
フジミ模型 1/200 集める装備品シリーズ No.2 戦艦大和 艦橋
1/200 集める装備品シリーズ No.202 戦艦大和 艦橋 純正エッチングパーツ
＝🐣艦橋後部のラッタル製作＝
艦橋後部には艦橋基部から第一艦橋まで続く長いラッタルがあります。ここはエッチングパーツの効果が高く、目玉の一つでもあるのでちょっと詳しく説明をしていきます。

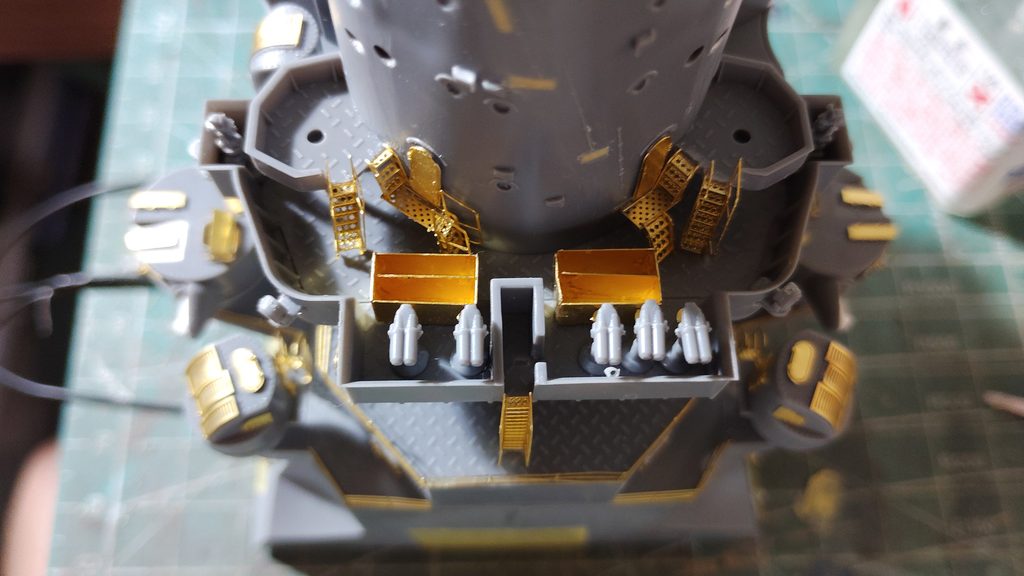

前回は写真１の状態まで組み立てました。ここから、艦橋上部に続くラッタルを製作していきます。
ラッタルは上部まで一直線ではなく、いくつかのフロアに分かれています。これを第一艦橋まで繋げていくのですが、注意点が一つあります。
エッチングパーツはプラパーツのように取り付けガイドがないので、フロアの位置やラッタルの角度は自分で決めていく必要があります。そのため、ラッタル角度を緩くしてしまうと長さが足りなくなってしまいます。角度を急にしてしまうと逆に長さが余ってしまいます。長い分はエッチングパーツを切断してしまえば対応できますが、長さが足りなくなってしまうのはどうにもできないので、そこを重点にしながら製作を進めていきます。
まずは下から製作をしていきます。先にラッタルを加工して仮組みをしながら、フロアの取り付け位置を決めていきます。パテ埋めの跡を基準にしてフロアの位置を決めて下さい。穴埋め跡よりほんの少し上にフロアを取り付けるようにすれば、最終的に長さが足りなくなるという事はないと思います。
フロアパーツを取り付けた状態が写真２になります。
加工したラッタルをフロアに取り付けます。階段状のパーツなのでついつい角度を緩くしたくなりますが、緩くし過ぎると最終的に長さが足りなくなるので注意して下さい。

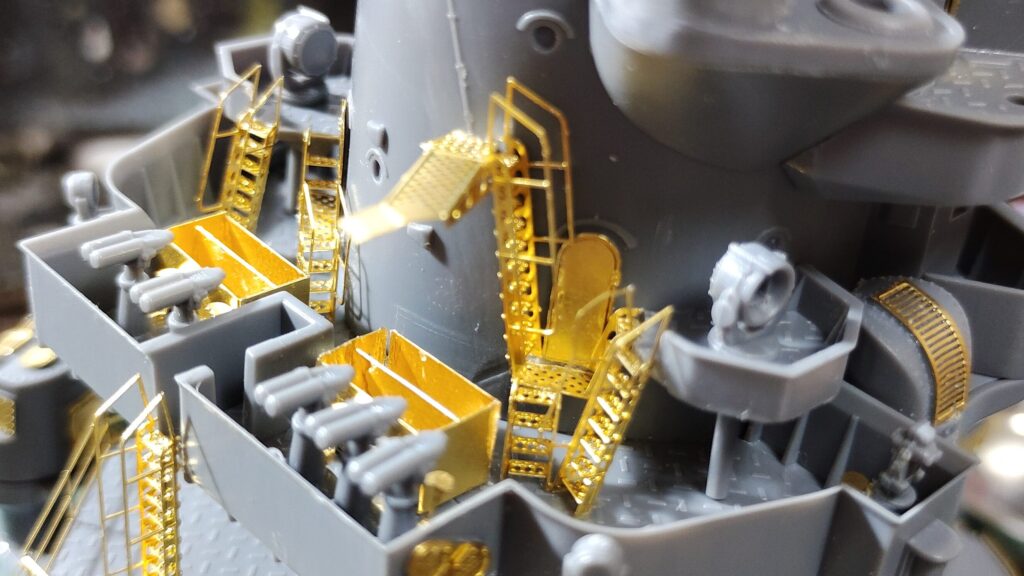

ラッタルをフロアに取り付けた状態が写真３になります。ラッタル右側手摺の一部が扉にかかってしまうので、手摺の下部を切断して扉にかからないようにしています。

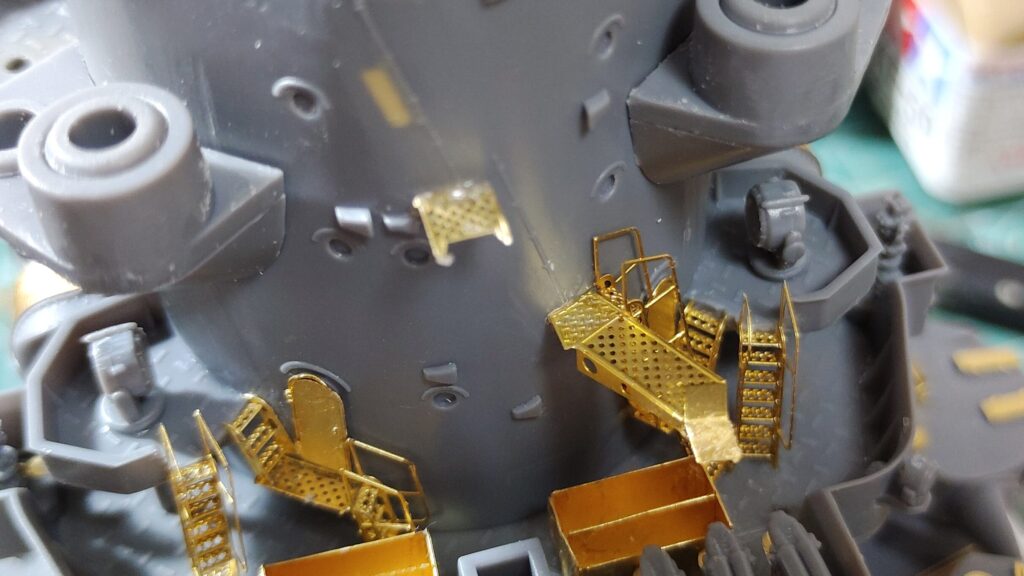

中間地点のフロアを取り付けます。ここも先ほど取り付けたフロアにラッタルを仮組みして高さや位置を決めていきます。ここもパテ埋めした跡よりほんの少し上になるようにして、写真４のように接着をします。

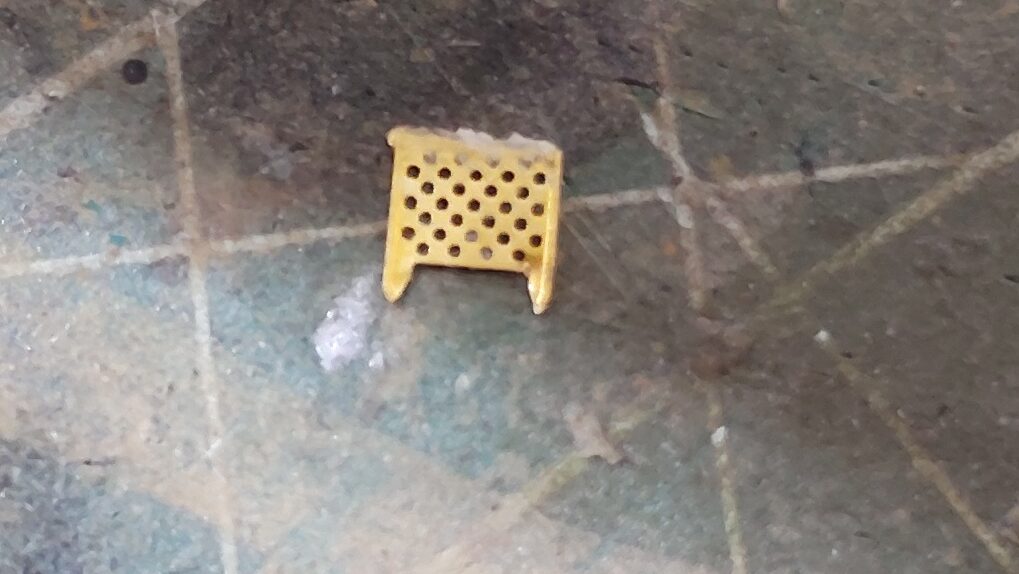

このフロアパーツは艦橋基部から一直線に伸びるラッタルと繋げるための切り込みが入っています。この切り込みは若干きつめなので、スムーズに取り付けられるようにナイフでカットして写真５のように切り込みを少し拡げています。
🐥この作業は取り付け後だと難しいので、取り付け前に行うようにして下さい。

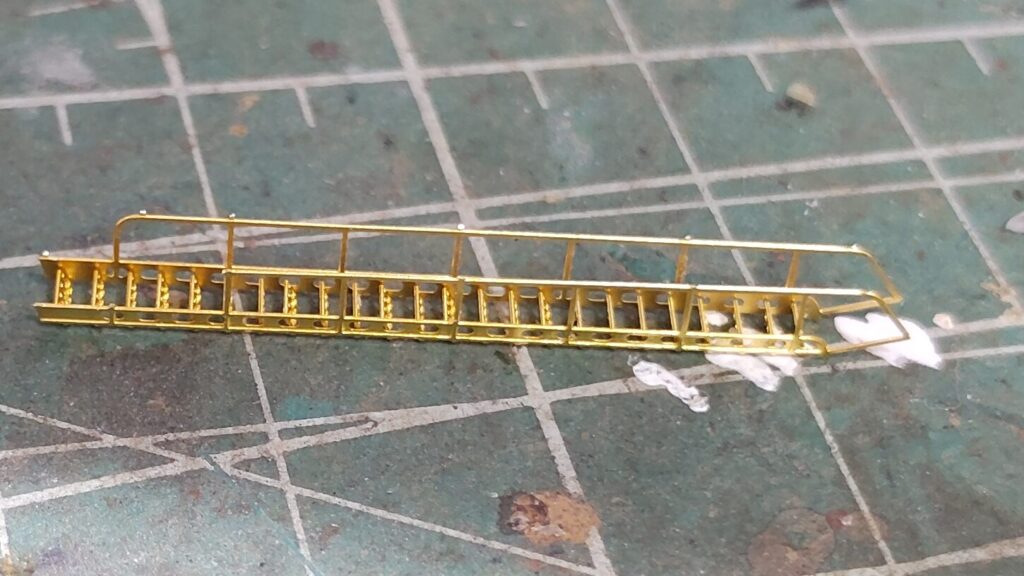

写真６は艦橋から中央部に伸びるラッタルです。このパーツはやや長めなので、このパーツに合わせて中間地点のフロアを取り付けてしまうと、他のラッタルやフロアの位置がズレて、最終的にラッタルの長さが足りなくなってしまう箇所が発生するで注意して下さい。長い分は切断で調節できるので、あまり気にする必要はないです。
このパーツは最後に取り付ける事にします。

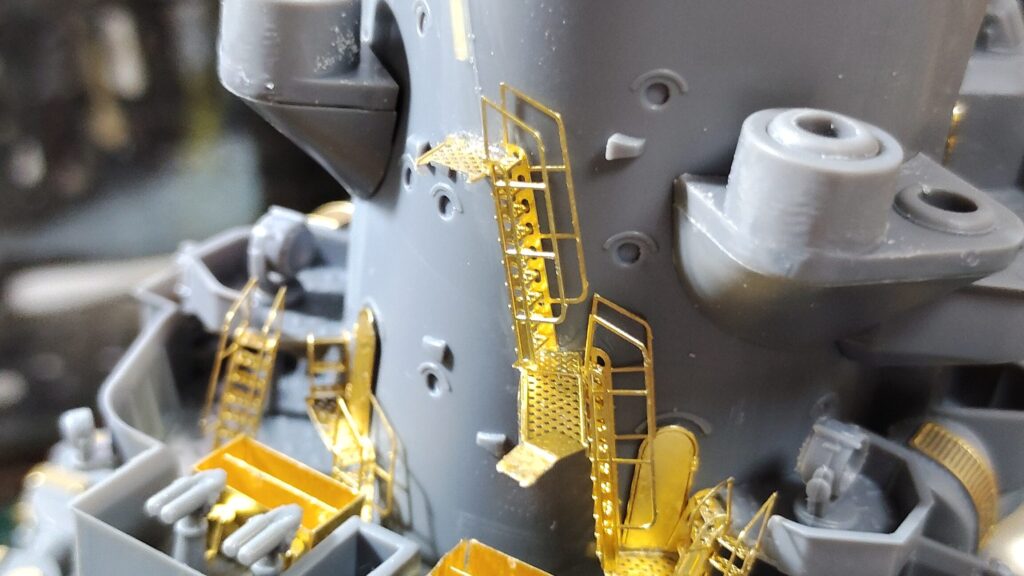

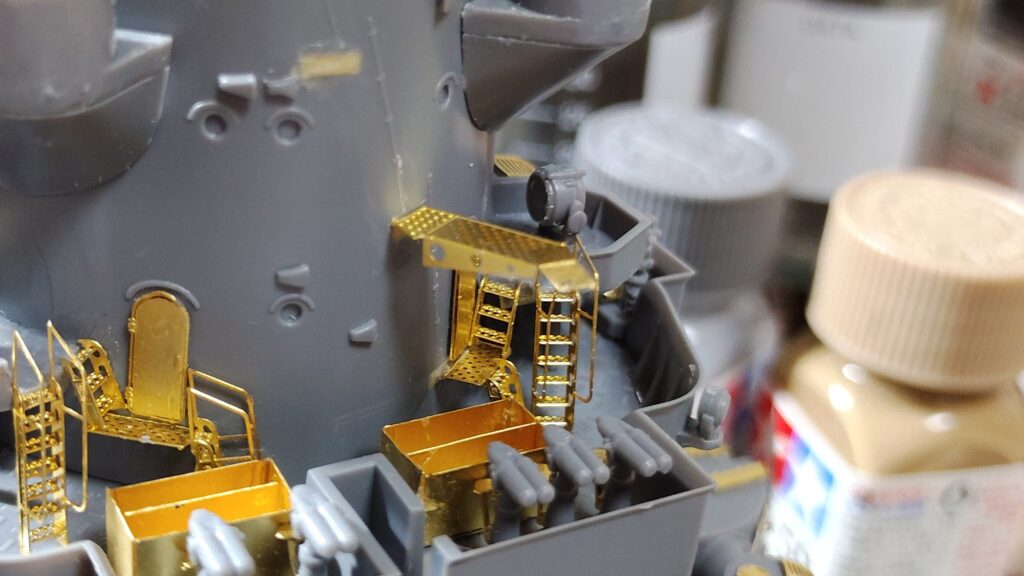

中間部のフロアを取り付けたら、写真７のようにラッタルを取り付けます。

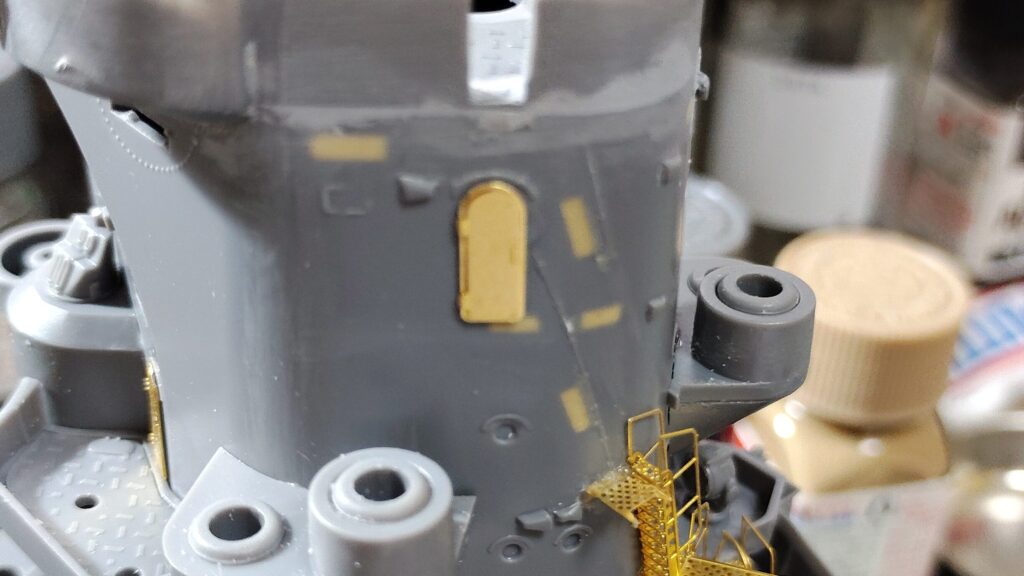

ここから一気に第一艦橋までラッタルを繋げていきます。第一艦橋下の扉をエッチングに変更する場合は、ラッタルの取り付け前に写真８のように接着します。ラッタルやフロアを取り付けた後だと取り付けが難しくなるので注意して下さい。

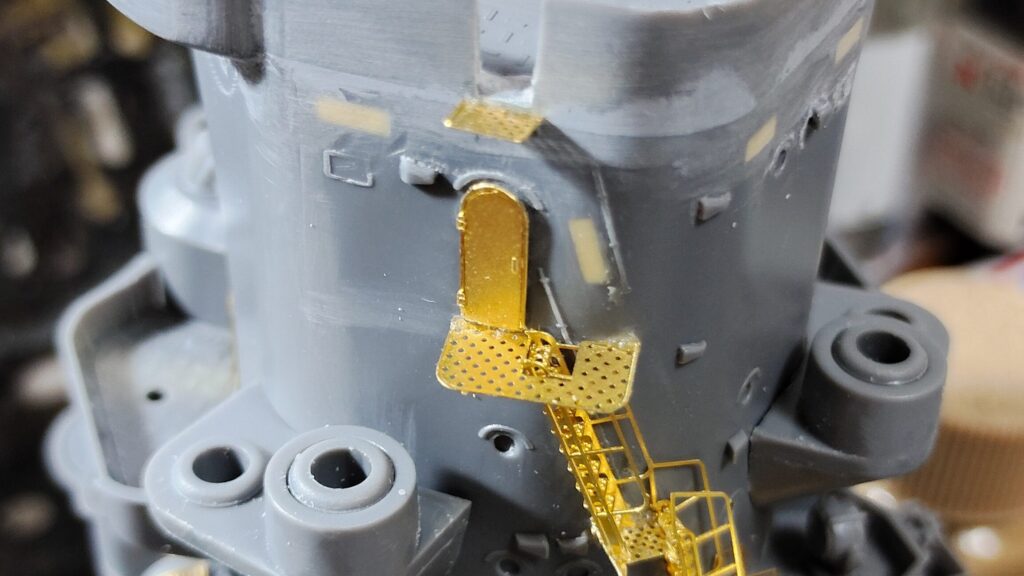

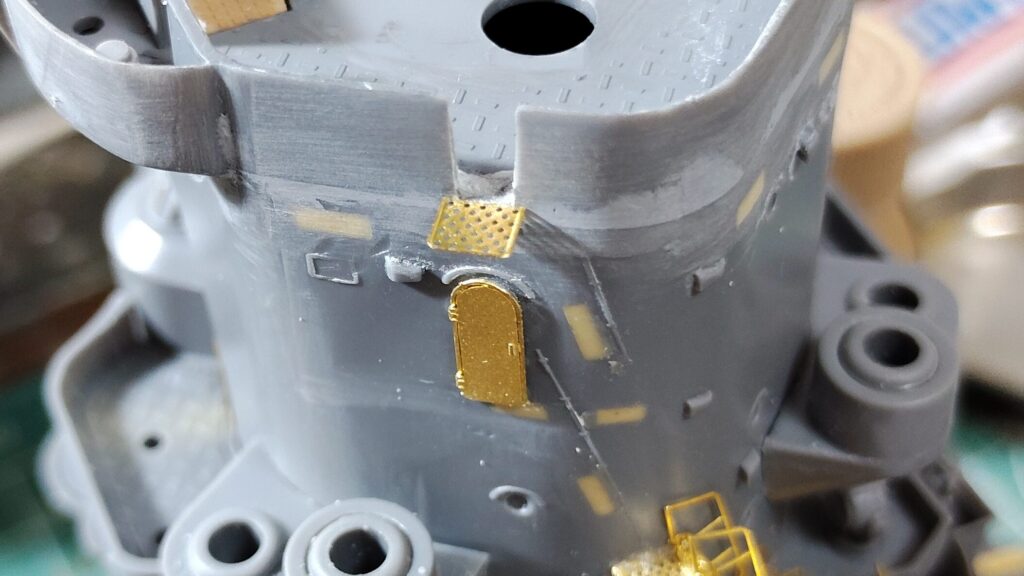

先にゴール地点のフロアパーツを写真９のように取り付けます。このパーツの取り付けを最後にしてしまうと、ラッタルに合わせてしまい微妙に位置がズレてしまう場合もあります。この部分は位置がズレるとちょっと格好悪いので先に定位置に接着しておきます。
第一艦橋に繋がるラッタル、中間地点のフロアから伸びるラッタル、扉前のフロアの３パーツを仮組みして取り付け位置を確認します。３つのパーツを使って位置を決めるのはちょっと面倒ですが、これをしっかり行わないと最終的にうまくラッタルが収まらないので注意して下さい。針などで取り付け位置に軽く印を付けておくと作業が楽になります。
扉前のフロアは開口部分にラッタルを繋げます。先に取り付けると中間地点から伸びるラッタルの接着が難しくなるので、先に写真１０のようにラッタルから取り付けます。
先に接着したラッタルを挟み込むようにして、写真１１のように扉前のフロアを取り付けます。

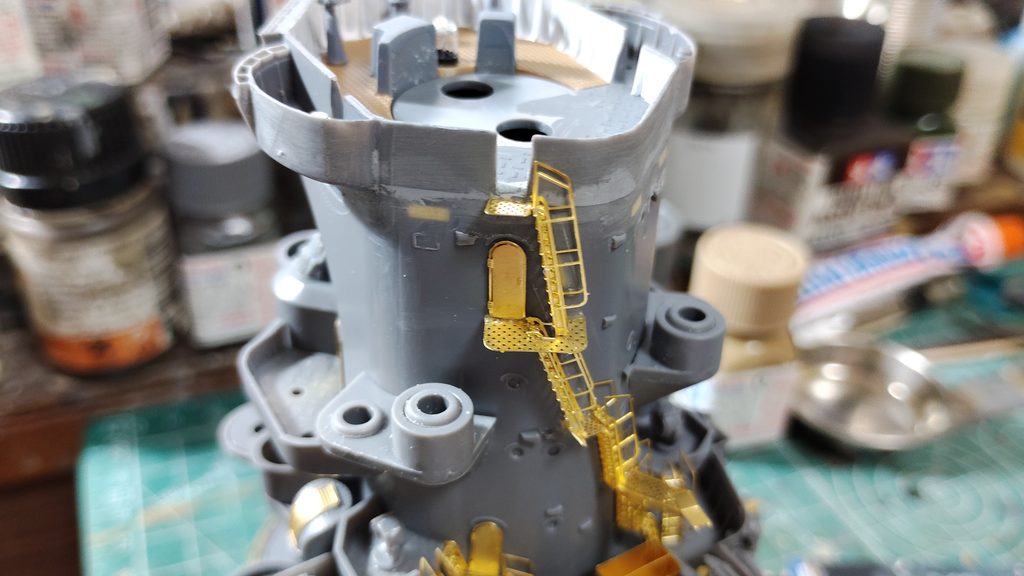

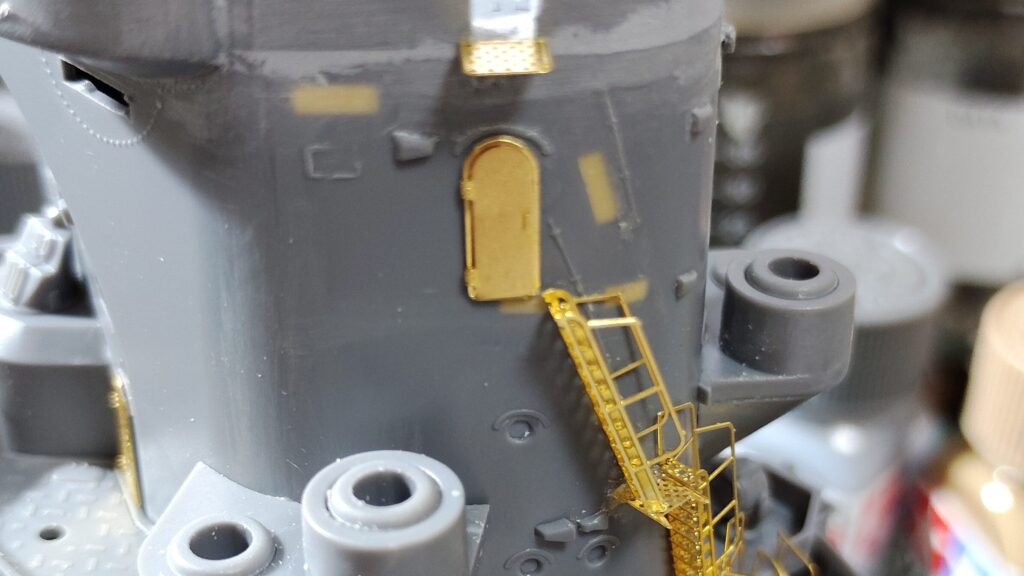

最後に第一艦橋に繋がるラッタルを、写真１２のようにフロアに合わせて接着します。
最後に艦橋基部から中間地点に繋がる長いラッタルを取り付けます。そのまま取り付けると、写真１３のように若干上部が飛び出した状態になってしまいます。ここはラッタル下部を切断して長さを調節する事にします。
🐥真鍮は柔らかいのでニッパーなどで簡単に切断できますが、刃こぼれしてしまう可能性もあります。高価な精密ニッパーなどは使用しないで、古くなったニッパーなどを使用するようにして下さい。

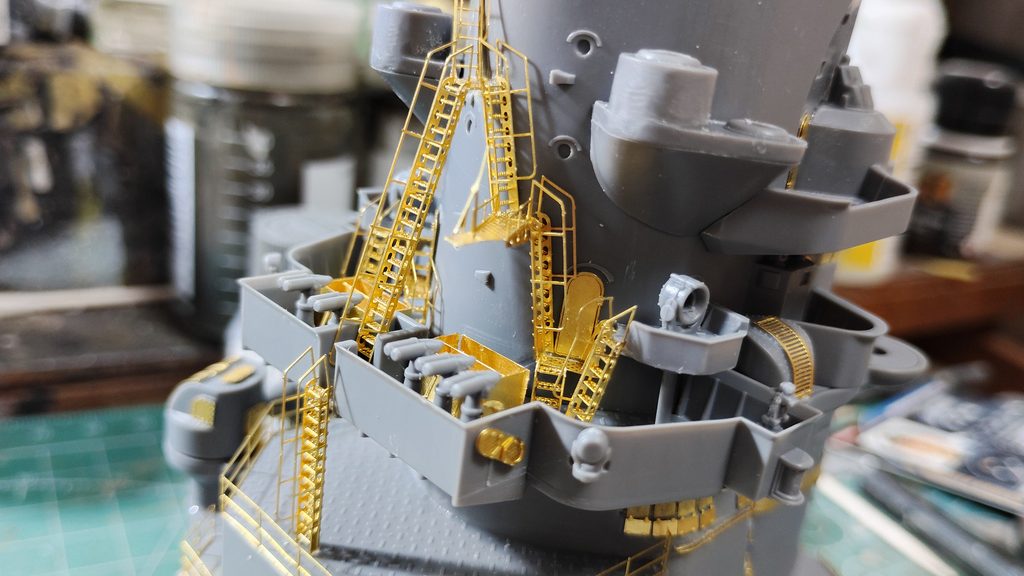

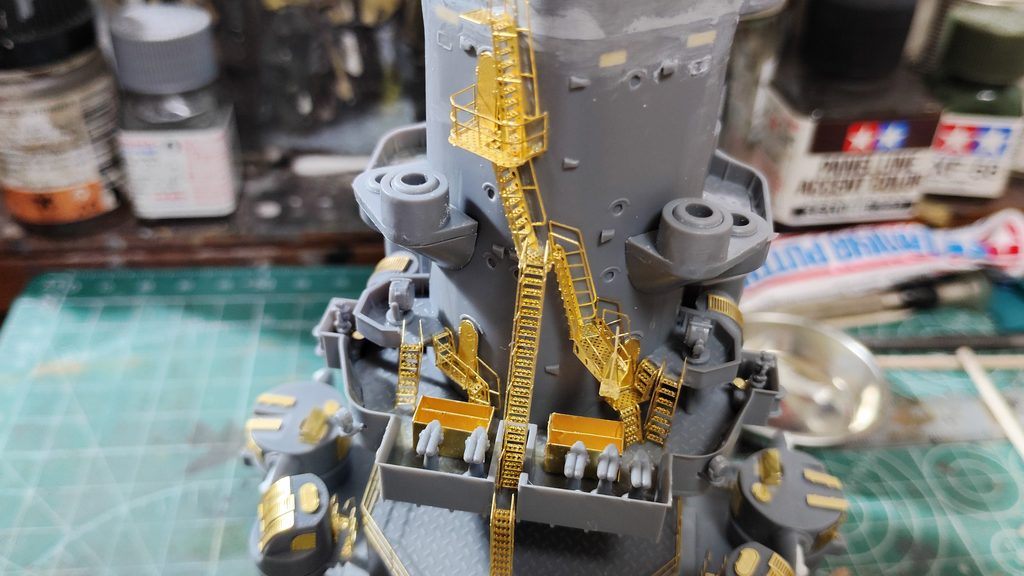

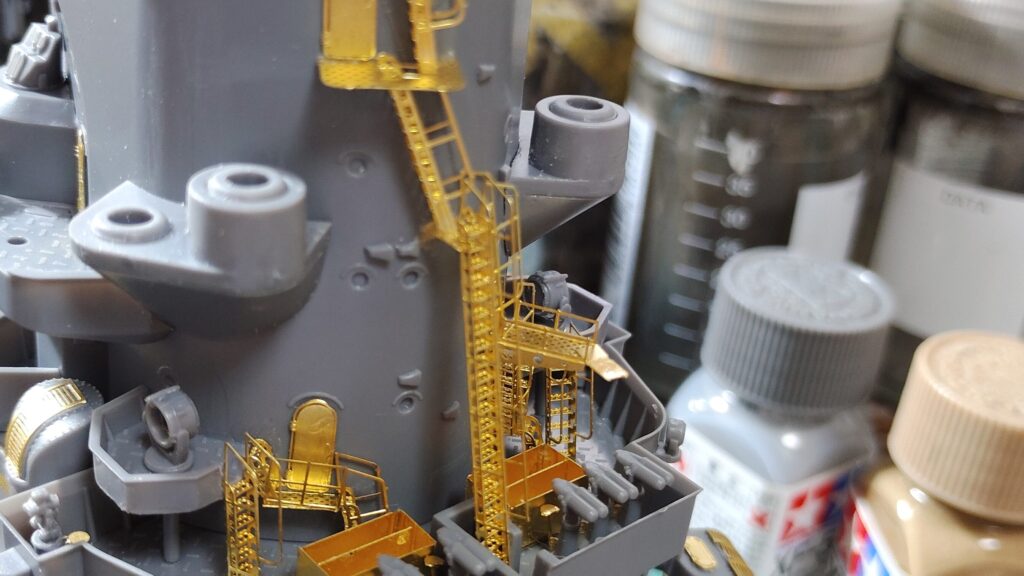

長さを調節したラッタルを取り付けた状態が写真１４、１５になります。ここも入り口と手摺が重なってしまう箇所があるので、その部分の手摺はカットしています。
ラッタルの長さを重視しながら作業をしたので、長さが不足する事もなく、長さ調節は最後に接着した長いラッタルのみで済みました。
長さが余ってしまう分には切断して長さを調節できますが、足りなくなった時の修正はかなり面倒です。今回のように複数のラッタルを組み合わせる場合は、長さ不足にならないように注意しながら作業を進めていくと、最終的にキッチリ収める事ができます。ちょっと面倒ですが、仕上がり状態に直結する作業なのでしっかりと位置の調節と確認をしながら作業を進めてみて下さい。
今回はここで終了です。次回は艦橋製作の続きになります。
