前回は運転席内部の塗装について説明をしました。今回はキャタピラの製作になります。
🐔前回の記事を下記に載せておきます。参考にして下さい。
キッチンカーの製作方法(ミニアート 1/35 RSOフィールドケーキ)～③運転席内部の塗装編～
🐦️今回製作しているキットを下記に載せておきます。参考にして下さい。
＝🐣足回りの製作＝

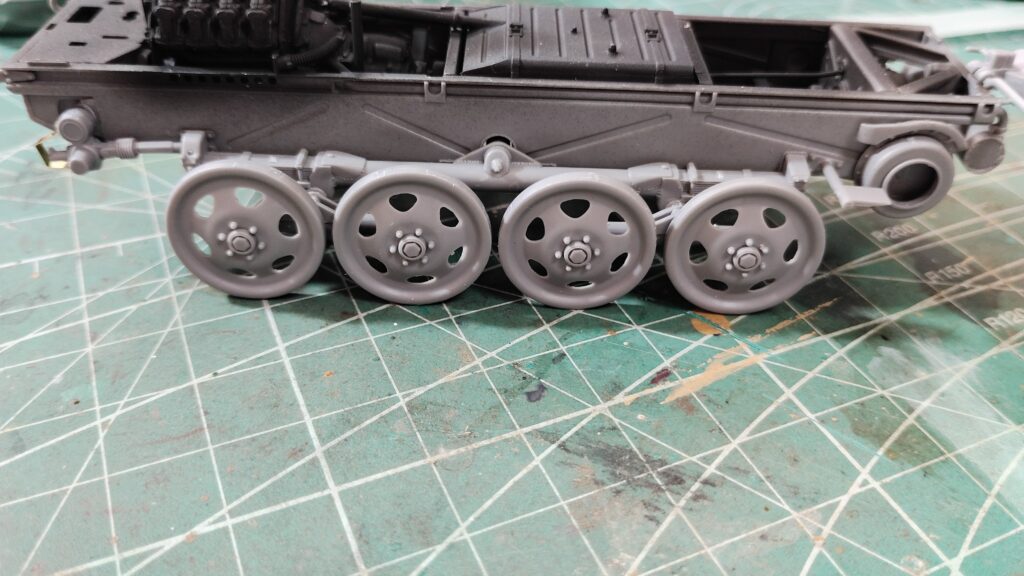

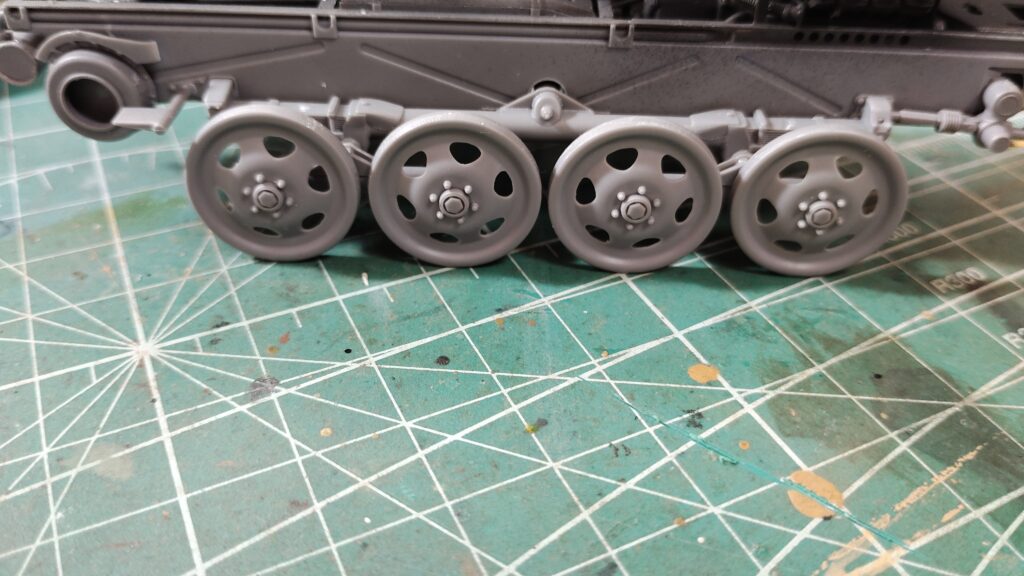

説明書通りサスペンションに転輪パーツを接着してから車体に取り付けます。転輪を写真1､2のように車体に接着したら、接着剤が乾く前に平らな面に車両を乗せて、上から軽く押し付け4つの転輪全てを地面に接地するようにします。
このまま接着剤が乾くまで放置し、しっかり接地している状態で転輪やサスペンションを固定します。
起動輪と誘導輪はキャタピラのガイドに合わせて回転させるので、接着しないようにして下さい。
＝🐣キャタピラの製作＝

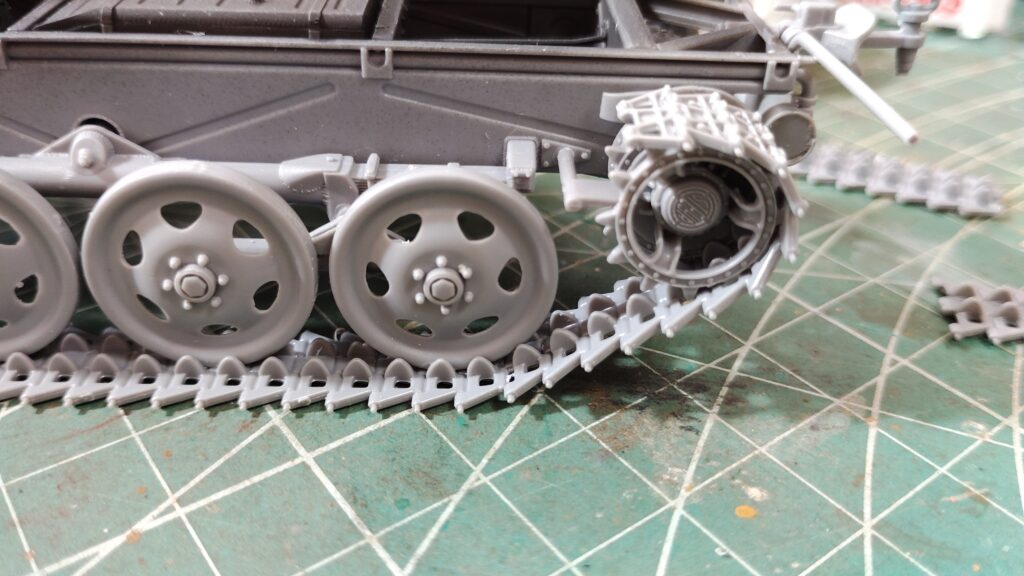

キャタピラは部分連結式になっています。製作する順番は記載されていないので、接地面のキャタピラから製作を始めます。説明書通りにパーツを接着して、写真3のようにL11のキャタピラパーツを起動輪の歯にひっかけます。左右でパーツ番号が異なるので、間違えないように注意して下さい。

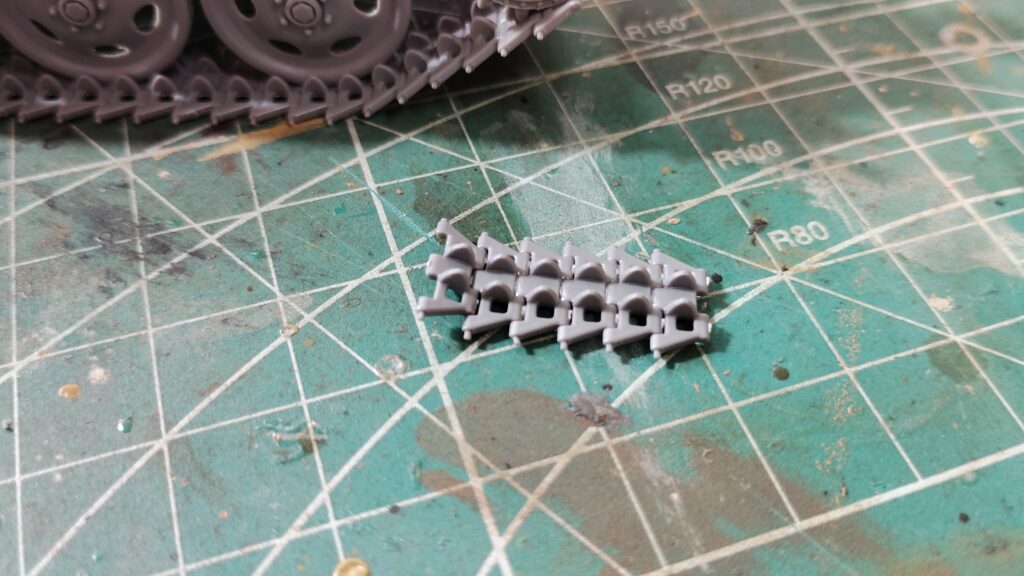

起動輪に巻くキャタピラは一コマずつ接着するタイプになります。まずは写真4のように指定させた枚数のキャタピラを接着します。

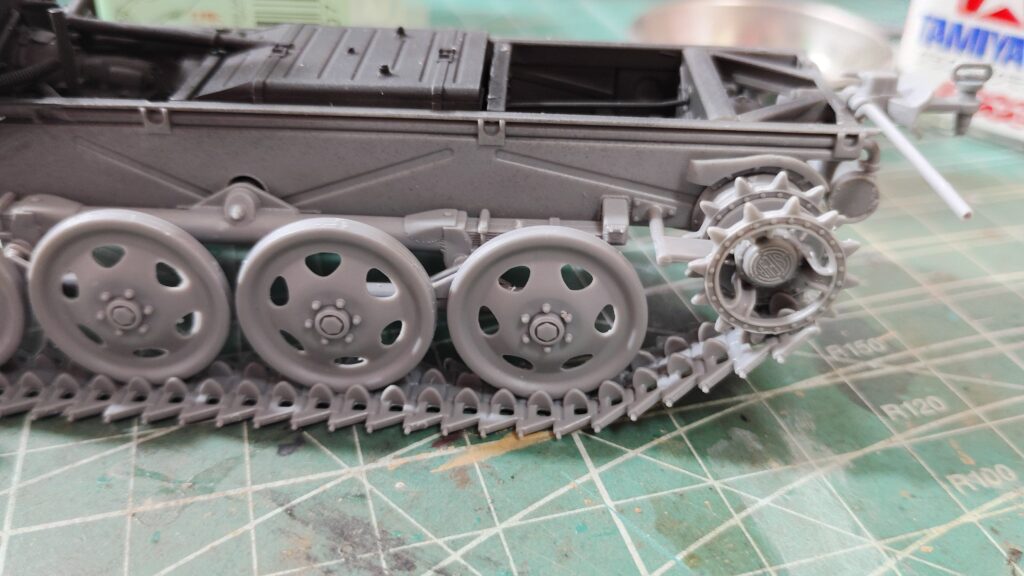

接着剤が乾く前にゆっくりとキャタピラを曲げて、写真5のように誘導輪に巻き付けます。

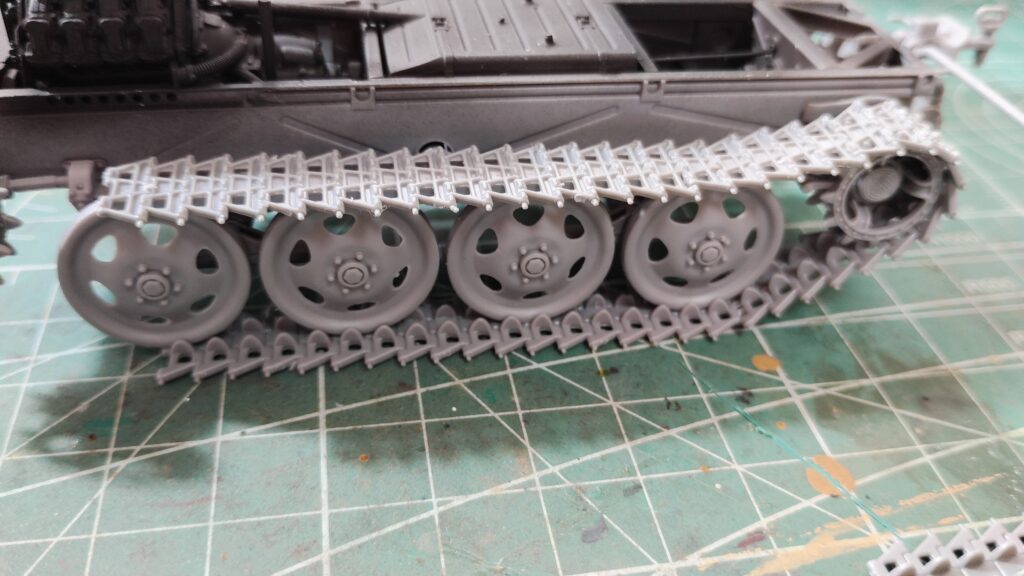

説明書に従って写真6のようにキャタピラを取り付けていきます。

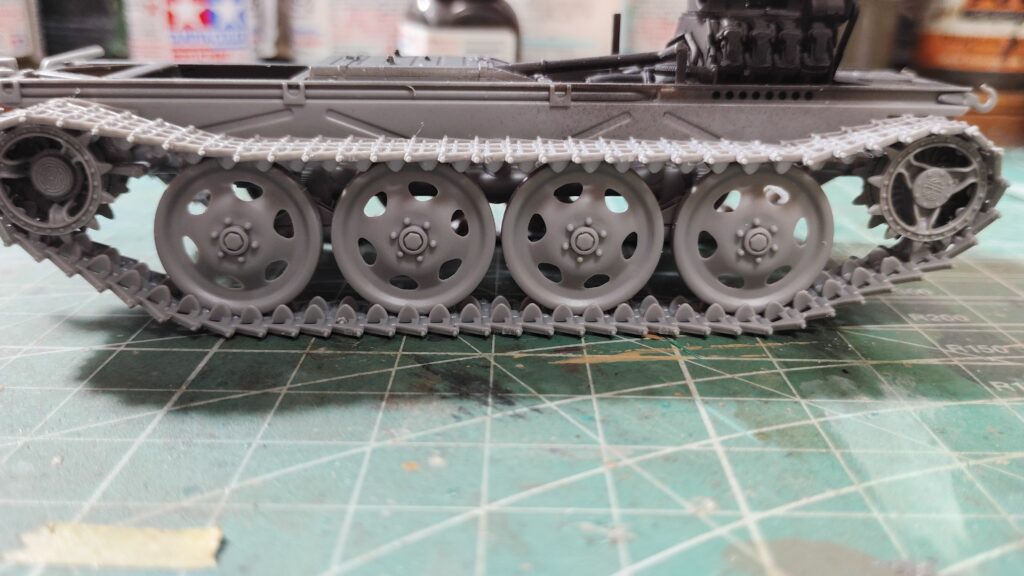

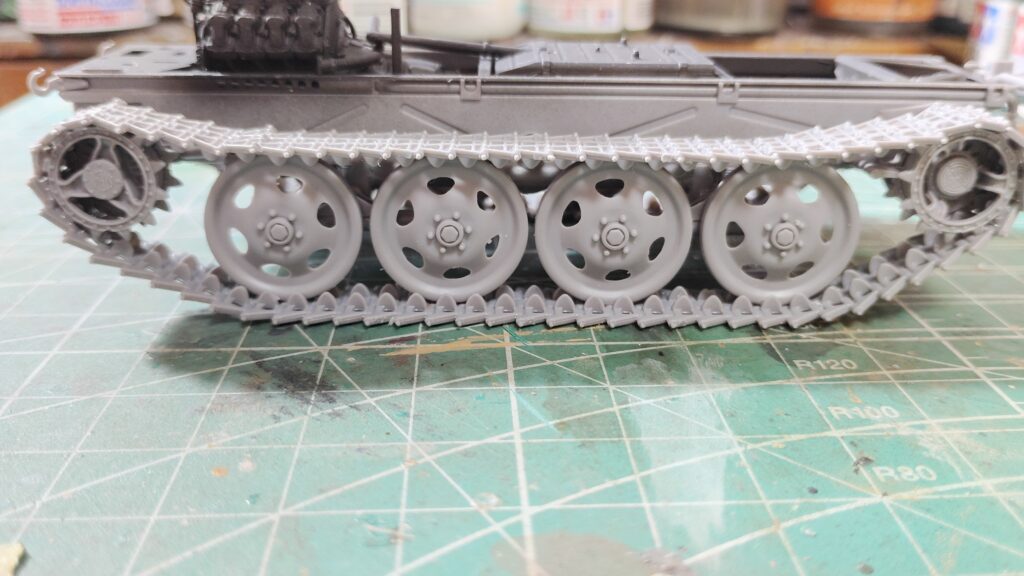

最後に誘導輪周りのキャタピラで弛みを作って長さを調節します。キャタピラを組み終えた状態が写真7,8になります。
誘導輪がスイングできるタイプなら長さにズレが発生しても誘導輪を動かして調節できるのですが、このキットは誘導輪のスイングができないので、キャタピラの弛みで長さを調節するしかないです。

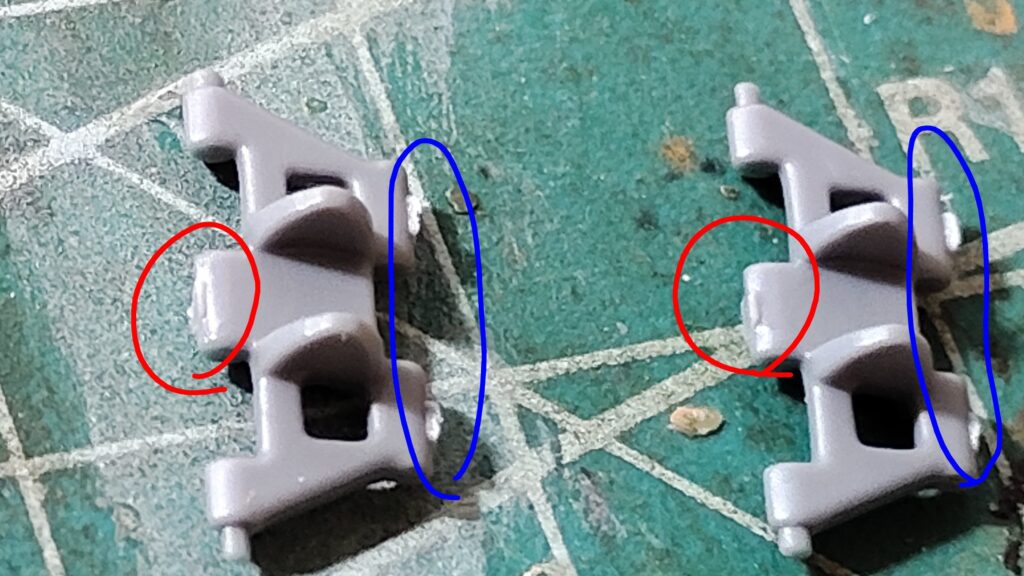

キャタピラをランナーから切り離すと、写真6の赤丸の部分に1つ、青丸の部分に2つのゲート跡が残ります。ここで重要なのは、赤丸部分のゲート跡になります。この部分は隙間なくピッタリとガイドに収まるので、0.1mmでもゲート跡が残っているとその分ズレが発生します。
0.1mmのズレならほとんど問題ないですが、これが積み重なると1～2mmのズレになります。1mm以上ズレると弛みで調節するのが難しいので、赤丸部分のゲート跡はナイフやヤスリなどでしっかり削り取って下さい。青丸部分はガイド部分に少し余裕があるので、ゲート跡が少し残っても問題ないですが、見映えに影響するのできれいに削っておいた方が良いと思います。
赤丸部分のゲート跡をしっかり削れば説明書通りのコマ数でピッタリ収まります。接着式キャタピラで長さがうまく合わない時はゲート跡に注目してみて下さい。
今回はここで終了です。次回は車体の製作になります。
