前回は製作についての説明をしました。今回は車体の製作になります。
🐔前回の記事を下記に載せておきます。参考にして下さい。
キッチンカーの製作方法(ミニアート 1/35 RSOフィールドケーキ)～①準備編～
🐦️今回使用しているキットを下記に載せておきます。参考にして下さい。
＝🐣車体下部の組み立て＝

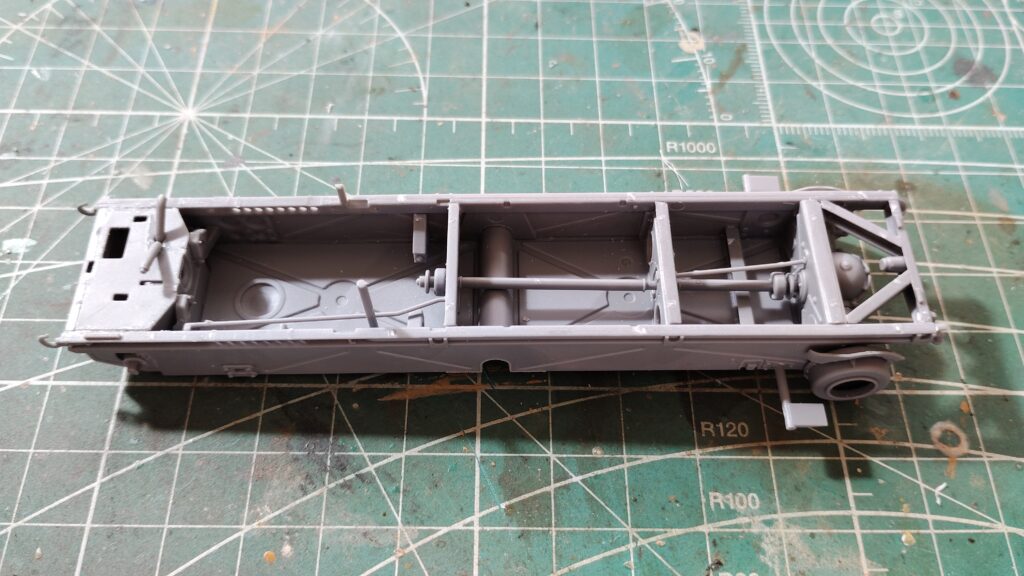

車体下部のフレームを組み立てた状態が写真1になります。箱形のフレームですが面毎にパーツ接着するタイプなので、歪みが出ないように仮組や擦り合わせをしっかり行いながら組み立てをします。

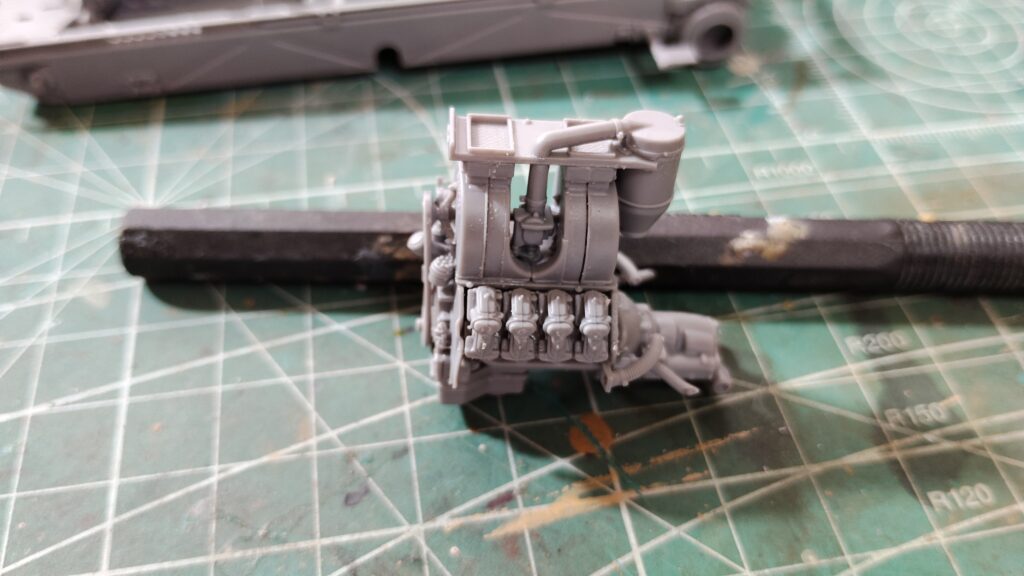

エンジンを組み立てた状態が写真2になります。このエンジンは車体下部とキャビンに発生する1㎜程度の隙間から見えるだけなので、キャビン正面のハッチを閉状態にするなら隙間から見える僅かな部分の組立てだけでも問題ないです。
今回はとりあえず全てを組み立ててみましたが、キャビン等に干渉するため調整などが必要になります。調整作業の事などを考えるとちょっと面倒なので、見えない部分のパーツは思いきって省略してもよいと思います。

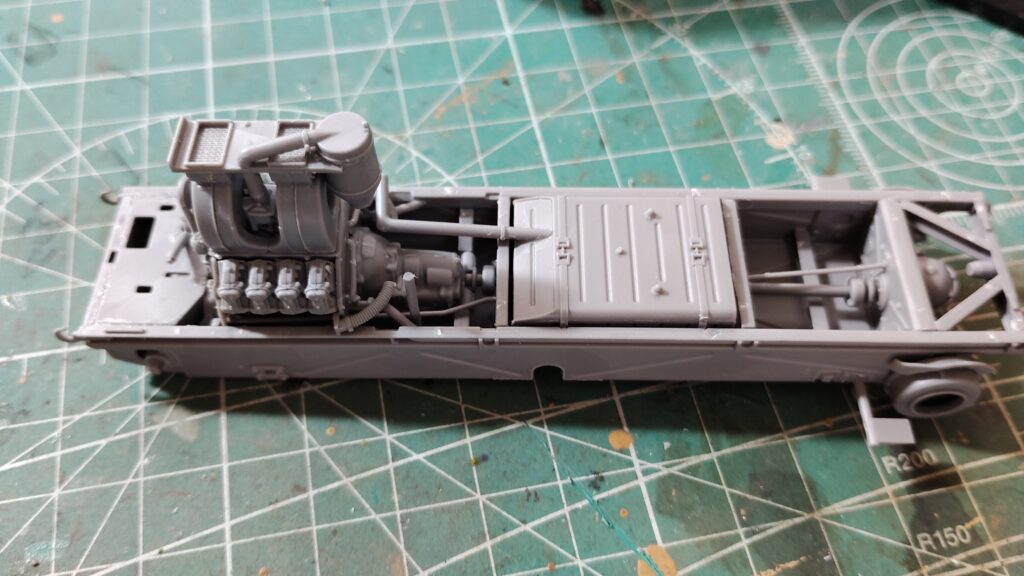

エンジンや燃料タンクを組み込んだ状態が写真3になります。燃料タンクは完成後に見えないような感じですが、車体フレームと荷台の隙間から覗けるようになっています。一見目立たないように思えますが、RSOは車高が高く、キャタピラと荷台の間が広く意外と目立つのでここは省略しないようにして下さい。
＝🐣運転席の組み立て＝

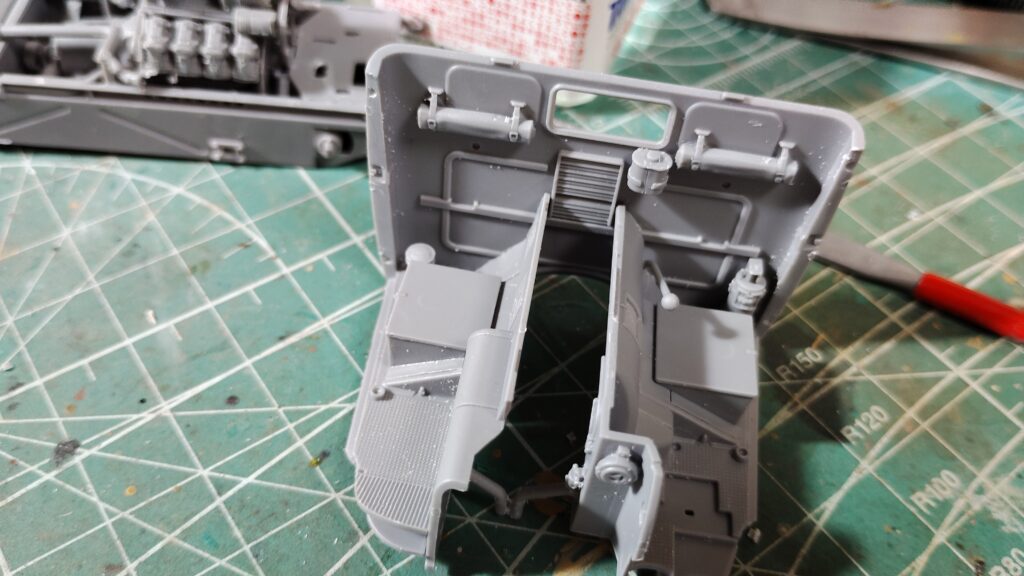

運転席は天井があるタイプなので、フレームに接着する前に内部を塗装する必要があります。塗料の乾燥などで時間がかかるので、早めに運転席を製作し他の組立作業の合間などで塗装をする事にします。
仮組と車体フレームとの擦り合わせを行いながら、内部塗装がしやすいように分割を考えて組み立てをします。

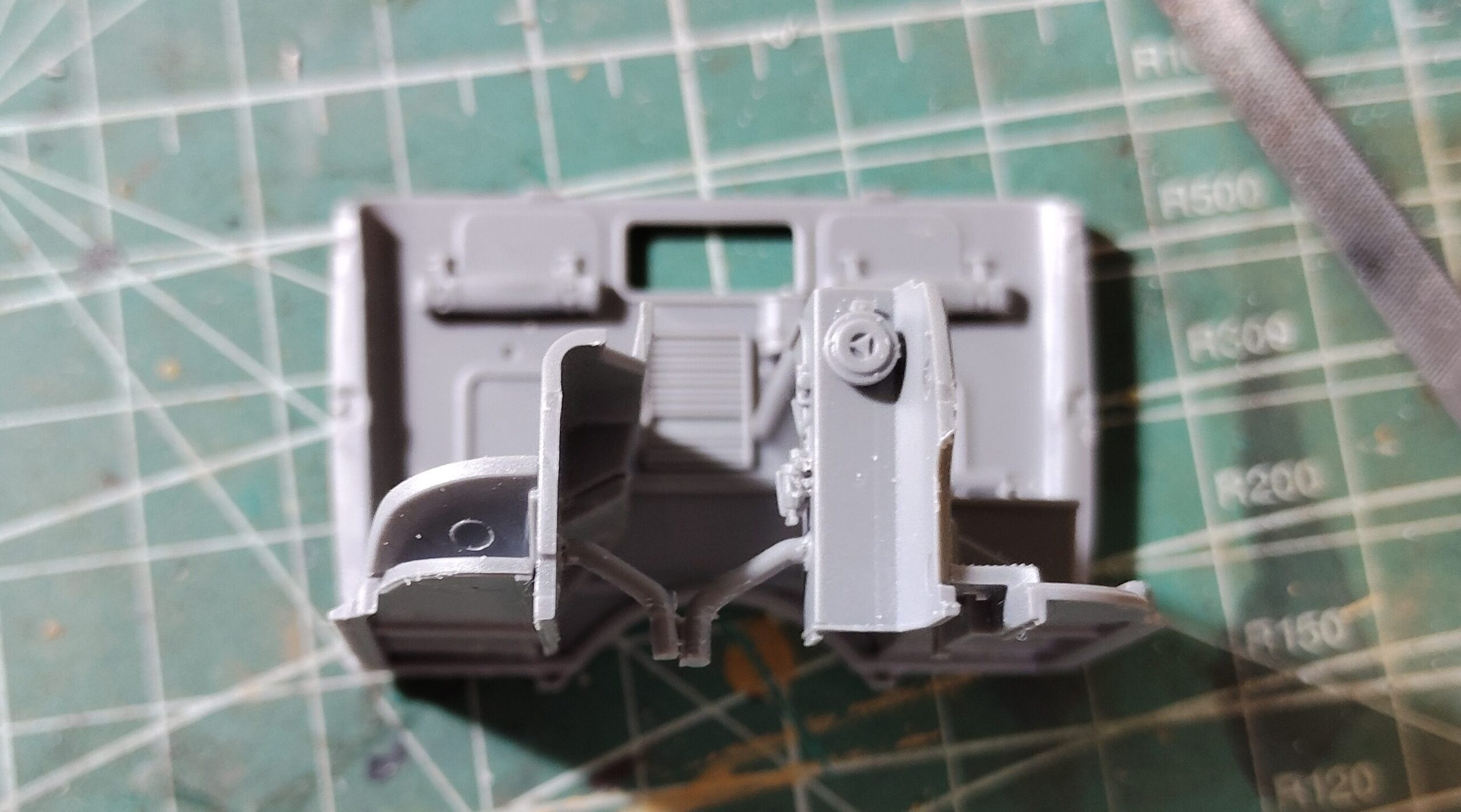

🐥ハッチを開状態にする最に取り付けるB19のパーツは、説明書だと車体フレームに接着するようになっていますが、写真5のようにエンジンルーム内壁に接着した方が位置決めがしやすいです。

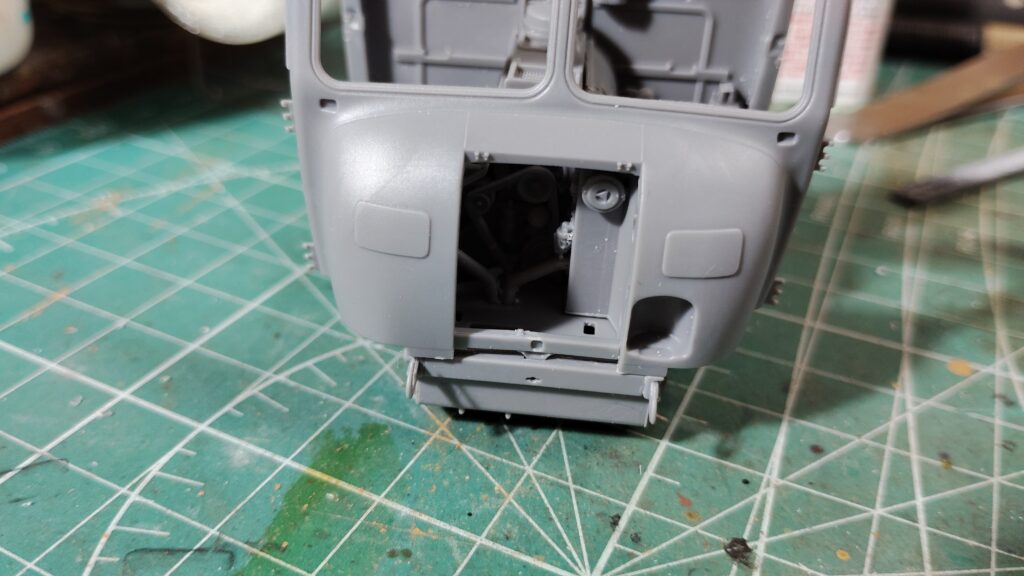

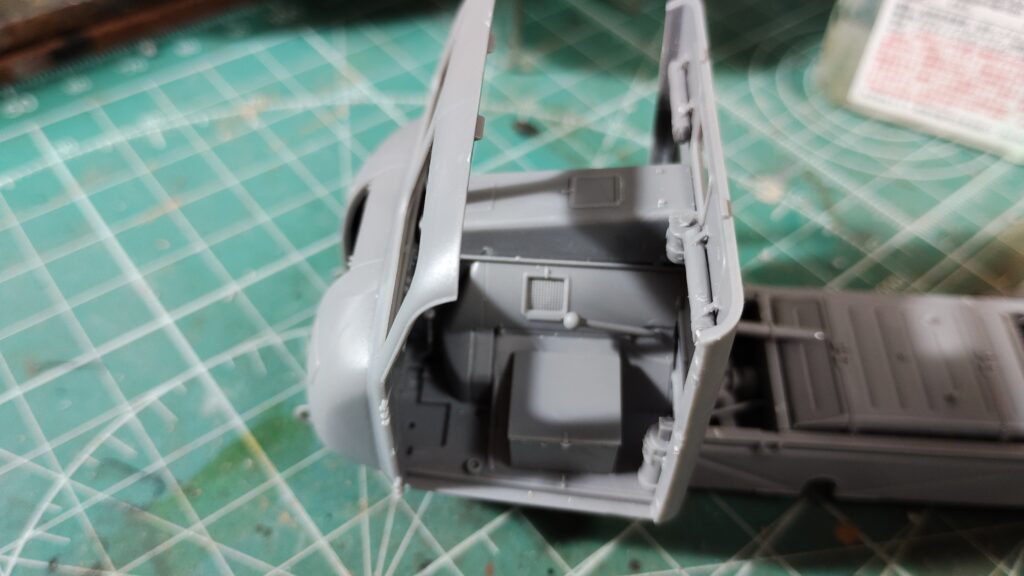

車体フレームに仮組したキャビンを乗せた状態が写真6､7になります。どの部分が完成後に外から見えるのか確認をしてきます。見える部分を確認しておかないと塗装の際に、塗り残しが発生してしまうので注意して下さい。エンジンルームの内壁などは塗装を忘れやすいので、エンジンハッチを開状態にする場合はしっかり塗装する部分を確認して下さい。

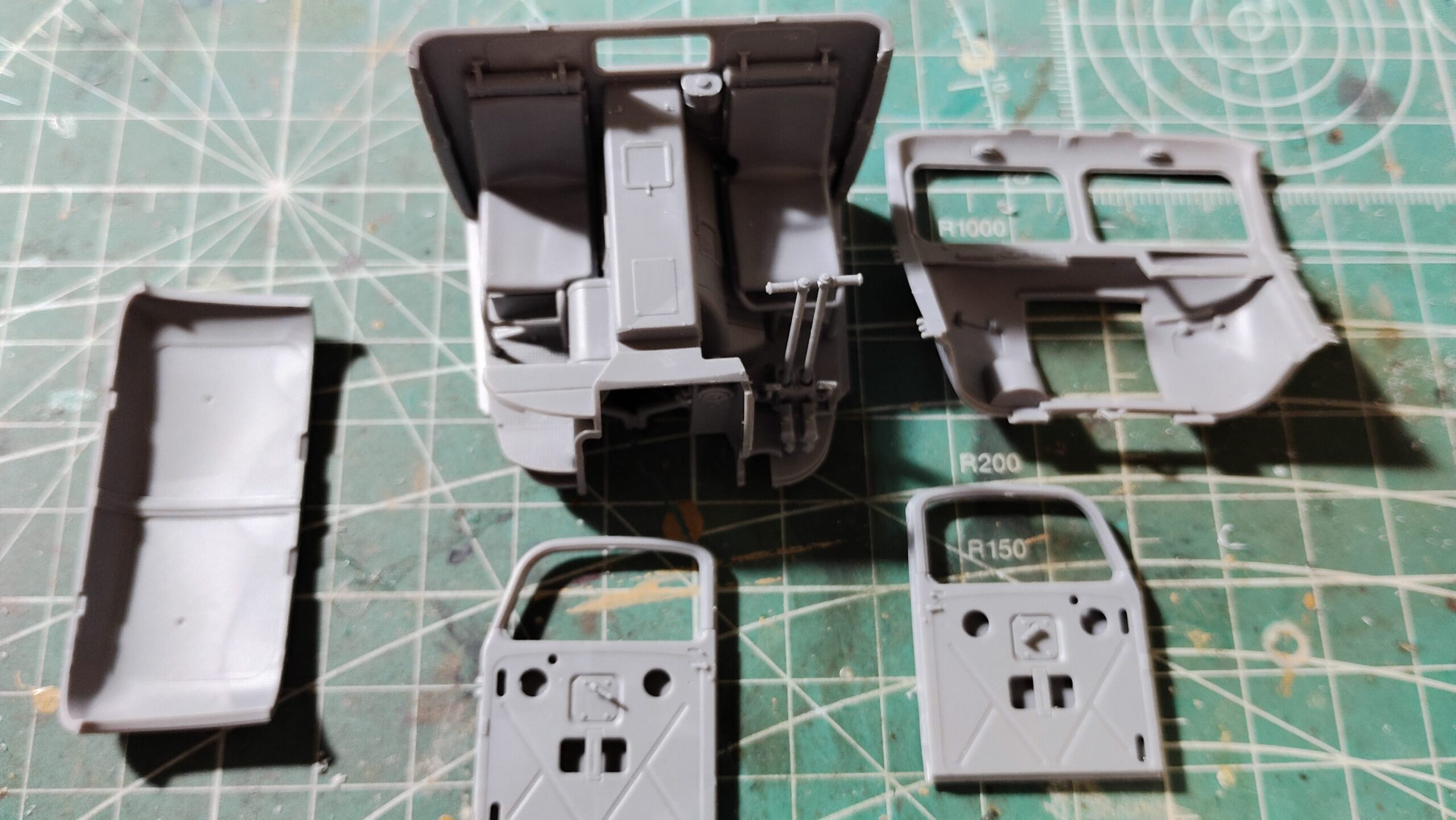

運転席部分は塗装を考えて写真7のように分割する事にしました。塗料の乾燥待ちなどもあるので、運転席内部は早い段階から塗装作業を始めた方がスムーズに作業が進行します。組立作業の合間などに少しずつ塗装作業を進めていけば、塗装のために組立作業が一時中断する事もないです。
今回はここで終了です。次回は運転席内部の塗装になります。
