前回は組み立てについて説明をしました。今回は土嚢の配置について説明をします。
🐔前回の記事を下記に載せておきます。参考にして下さい。
【初心者向け】車体に合わせたタミヤ土のうセットの改造方法(タミヤ 1/35 Ⅲ号戦車N型)～②組み立て編～
🐦️今回製作しているキットを下記に載せておきます。参考にして下さい。
タミヤ(TAMIYA) 1/35 ミリタリーミニチュアシリーズ No.290 ドイツ陸軍 III号戦車 N型
＝🐣土嚢パーツについて＝

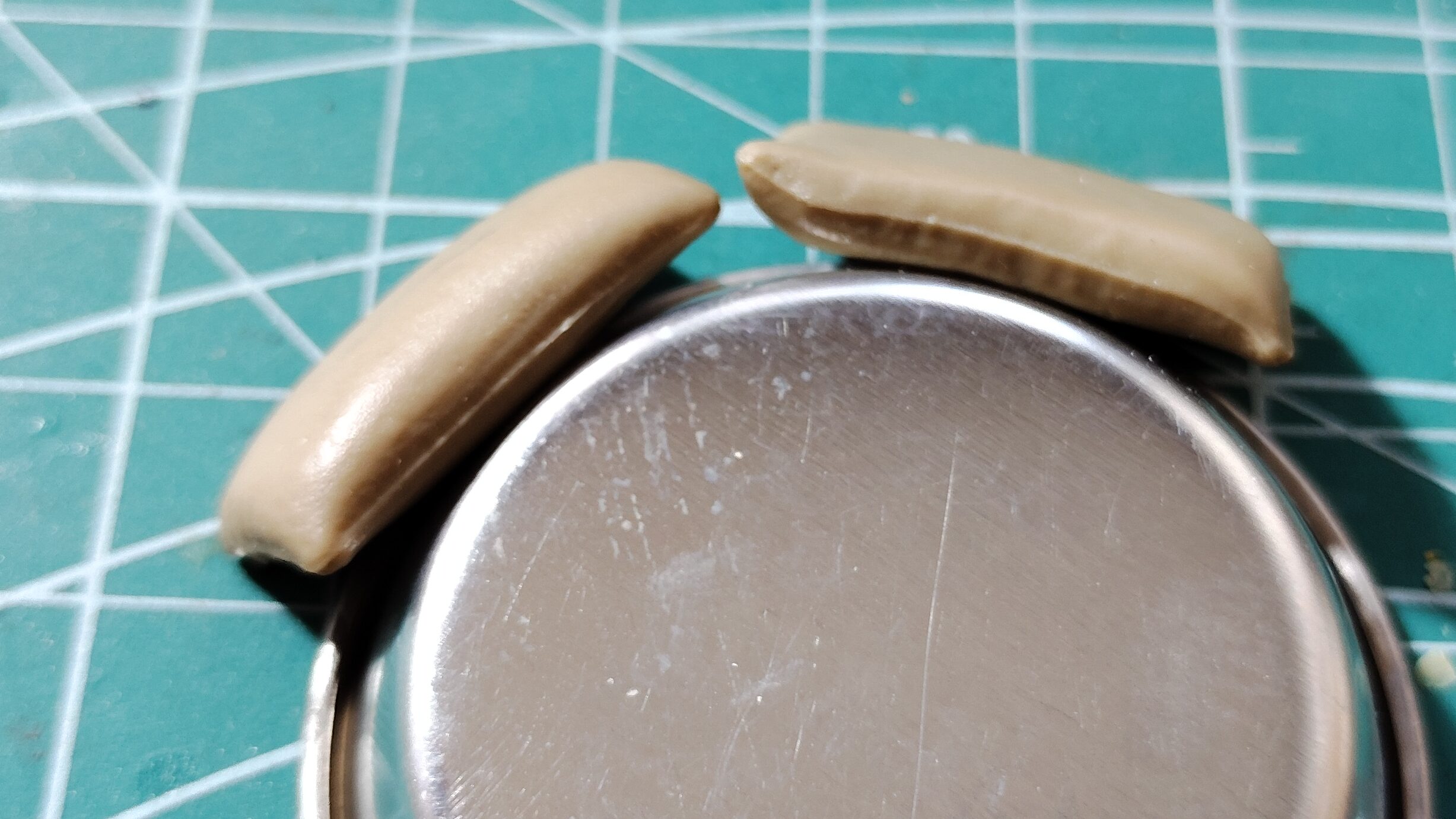

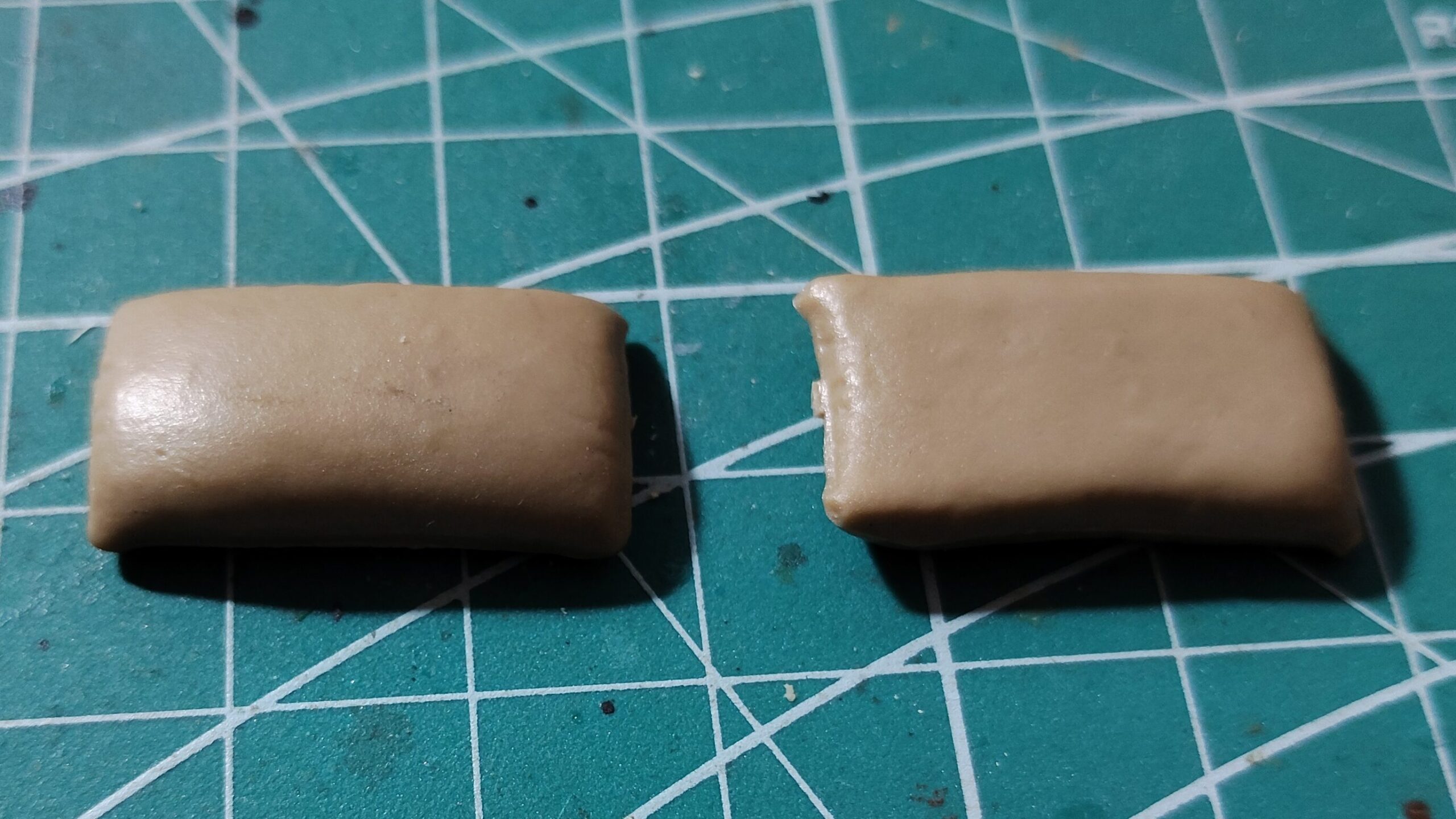

土嚢パーツは写真1､2のように2種類の形状があり、左側のパーツが上段用、右側のパーツが積み重ね用になっています。
上段用は上面が盛り上がっていて、両端は写真2のように垂れ下がっています。単品でそのまま配置しても、とくに問題のない形状になっています。
積み重ね用は上面が平らになっていて、写真2のように片側が垂れ下がって、もう一方はせり上がった状態になっています。上下左右に積み重ねる際は問題ないのですが、単品で配置すると片側がせり上がった状態になってしまいます。それはちょっと不自然なので積み重ね用を使用する際は、2個の土嚢パーツを中心で切断し垂れ下がっている側のパーツ同士を接着して、いわゆるニコイチの状態で使用する事にします。
ニコイチにするとエポキシパテを使った切断部分の隙間埋めが必要になります。面倒だと思うかもしれませんが、車体と土嚢パーツとの間には隙間がどうしても発生してしまうので、結局エポキシパテを使用する事になります。どうせエポキシパテを使う羽目になるのなら、自分好みの形状や大きさにした方がお得感があると思うので、是非土嚢パーツの改造に挑戦してみて下さい。
🐦️今回使用している土のうセットを下記に載せておきます。参考にして下さい。
タミヤ 1/35 ミリタリーミニチュアシリーズ No.25 土のうセット
＝🐣土嚢の仮配置＝
イメージ的には写真3のように配置する予定です。砲塔回転の邪魔にならない事と、操縦手バイザーからの視界を邪魔しない事を意識して土嚢の配置場所を考えます。
記録写真を見るとあまり覗き穴として使用していなかったのか車体左右のハッチ回りにも土嚢や荷物を積んだ車両があります。また、砲塔上面にも土嚢や荷物を積んだ車両があるので、キューポラからの視界はあまり考えられていない感じです。車体正面の操縦手バイザー周りと砲塔の回転に影響しそうな箇所以外は、どこに配置しても大丈夫な感じなので、自分が搭乗員になったつもりで配置を考えてみて下さい。
車体正面は傾斜しているので、土嚢を傾斜に合わせる事にします。まずは傾斜に合わせて曲げる部分を写真4のように切断します。
🐦️パーツの切断はニッパーでも可能ですが、模型用のノコギリの方がより正確な位置で切断できます。下記に模型用のノコギリを載せておきます。参考にして下さい。
タミヤ クラフトツールシリーズ No.111 カッターのこII プラモデル用工具

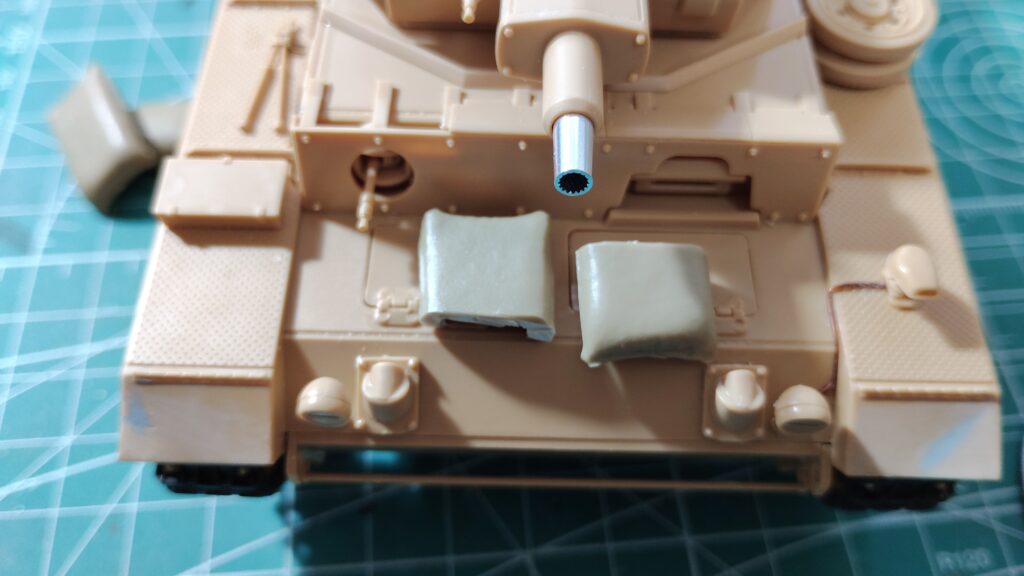

切断した土嚢を接着剤の点付けで仮組みした状態が写真5になります。

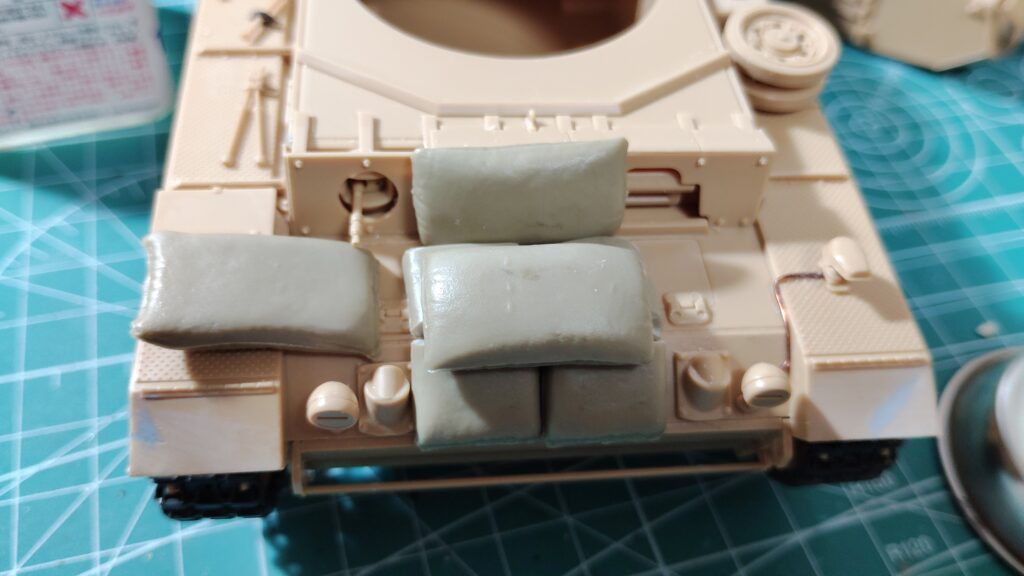

他の土嚢も同様に仮組みをしながら、写真6のように具体的な配置を決めていきます。右フェンダー上の土嚢は横向きにする事にして、正面装甲板には土嚢を横向きに立てて設置する事にします。

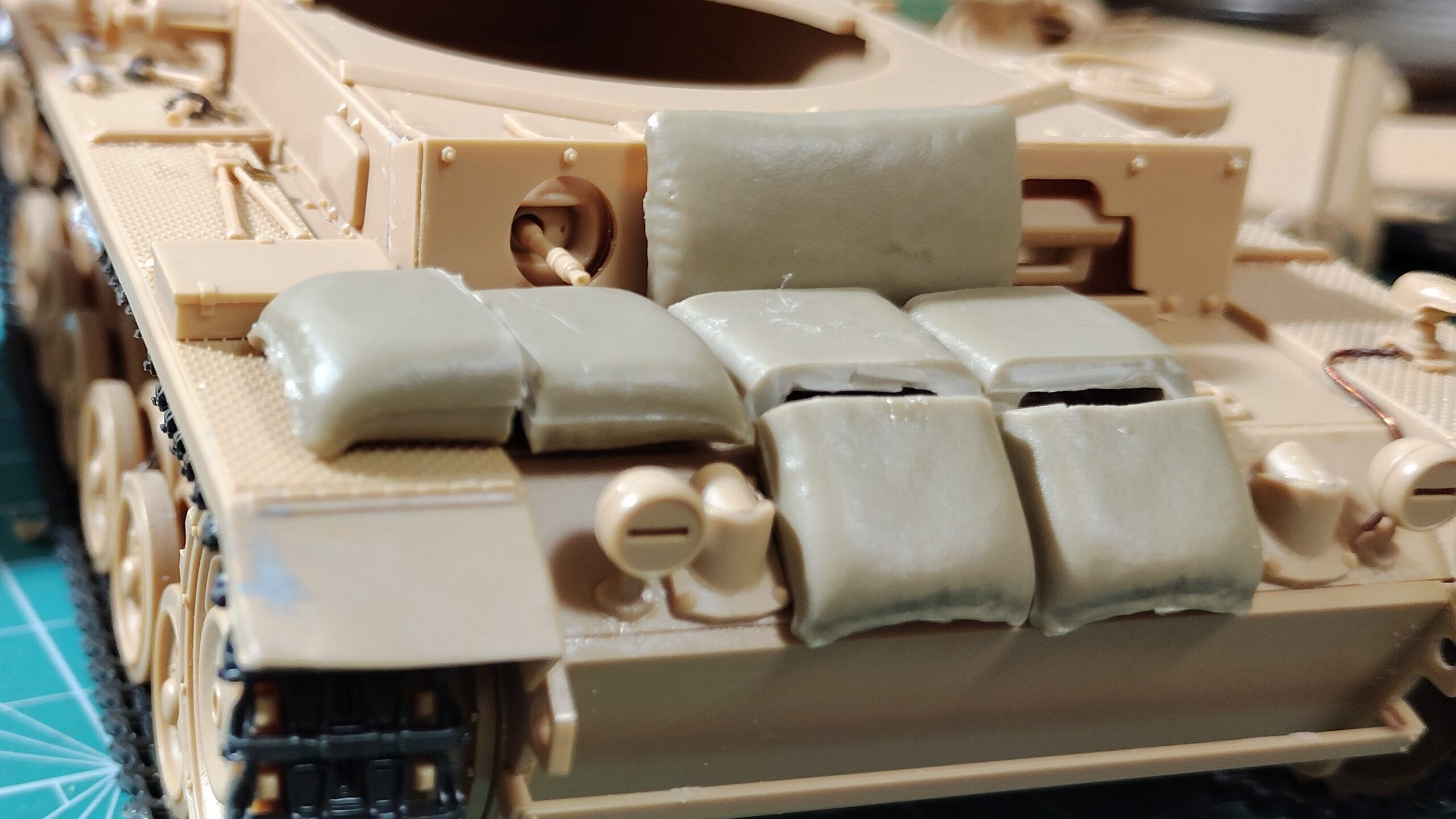

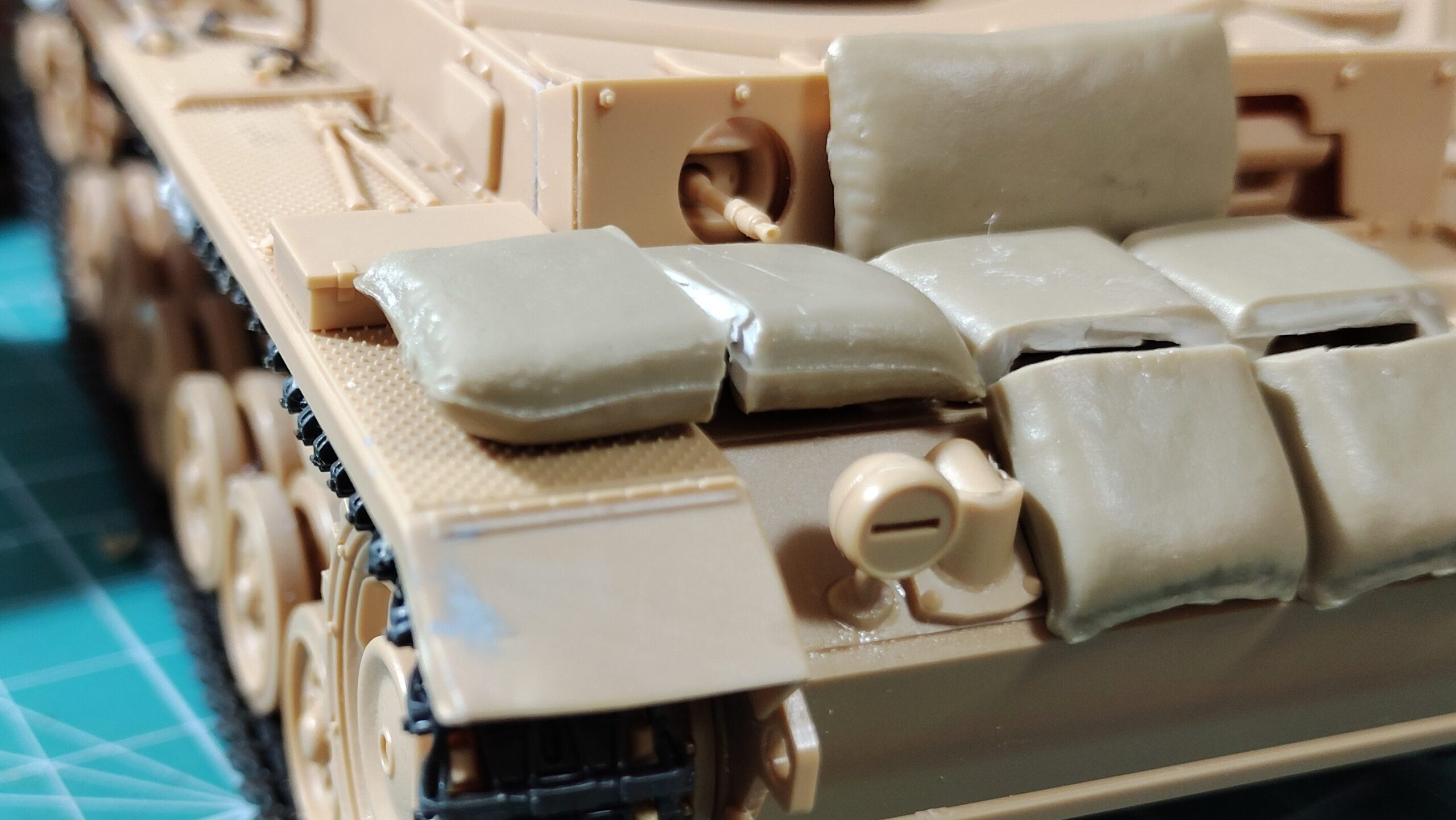

フェンダー上の土嚢は段差にかかっているので、写真7のように段差部分で切断して、土嚢と車両の密着感を高めます。
土嚢の片端がせり上がった状態になっているので、写真8のように垂れ下がった状態のパーツと入れ換えます。この際に入れ換えるパーツの大きさを調節する事で、土嚢全体の大きさも調節できます。土嚢の大きさを調節したい場合は、この入れ換えを上手く利用して下さい。

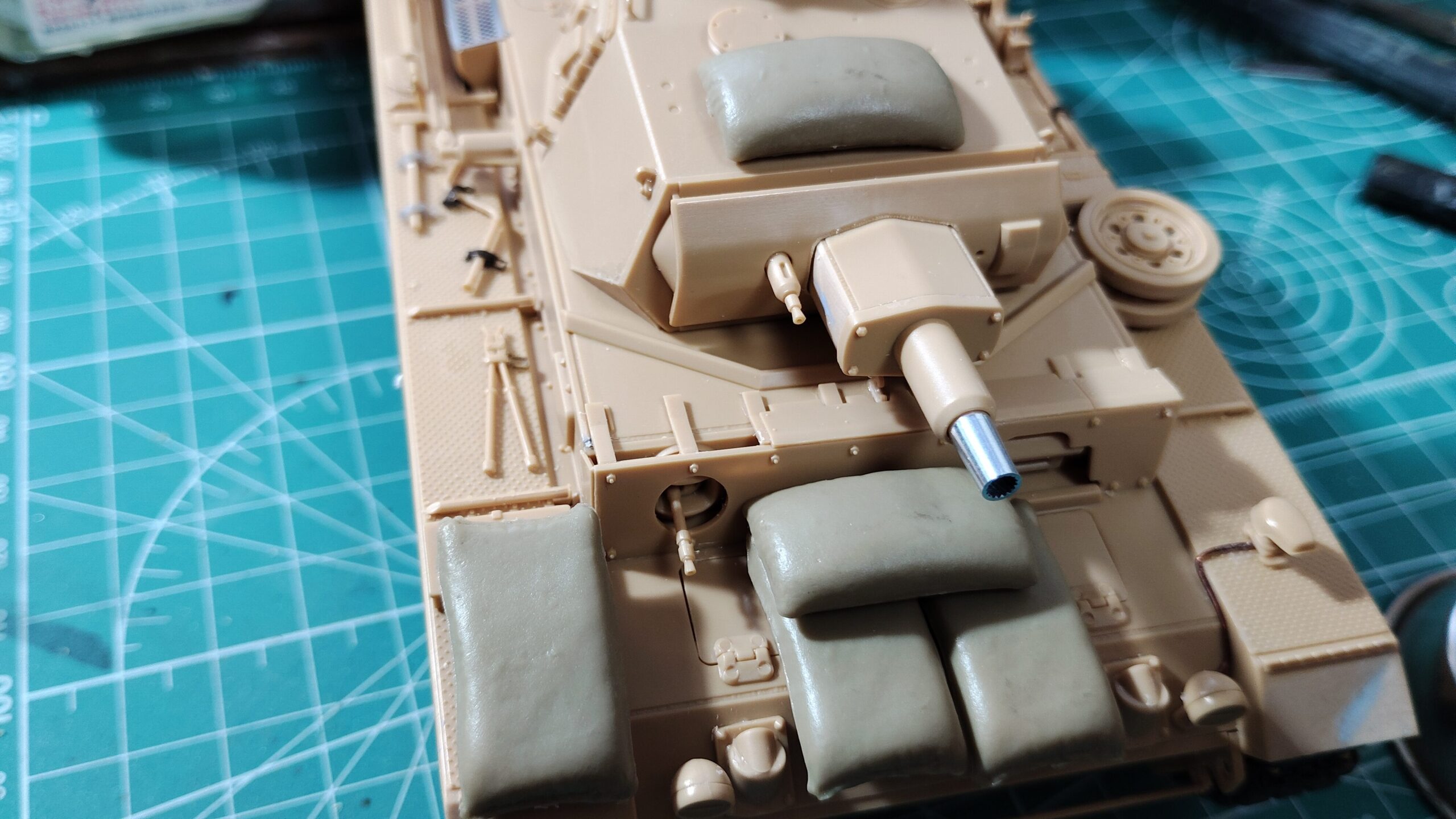

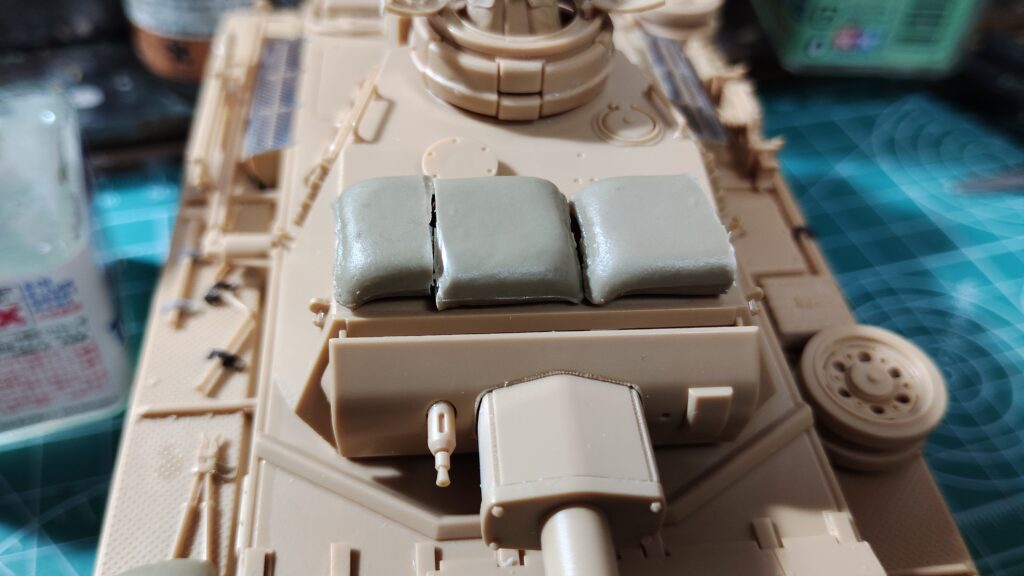

砲塔上面に土嚢を配置します。砲塔の大きさに対して、やや土嚢が大きめだったので、パーツの差し替えを利用して写真9のように少し小型化してみました。
砲塔左側の土嚢は、写真10のように少し砲塔に垂れ下がった感じにしてみます。

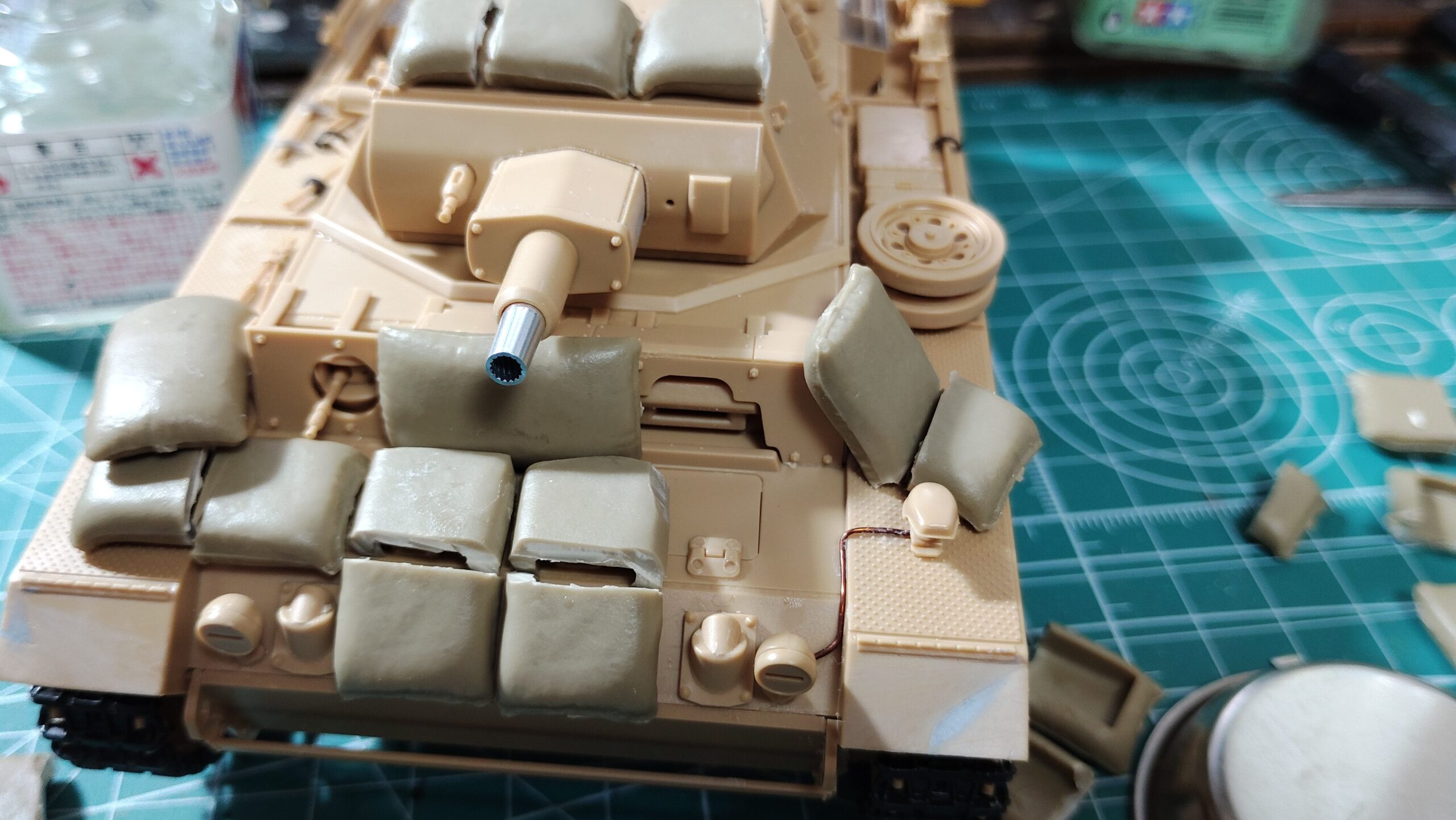

最終的に写真11のような感じで土嚢を配置する事にします。切断したパーツは、一度ばらすと何処の場所に配置したか解らなくなってしまうので、裏面にでもマジックなどで印を付けておいて下さい。
土のうセットは封入されている数が多く値段も手頃なので、ニコイチで製作しても数の心配をせずに躊躇なく作業ができます。端側パーツの入れ換えついでに大きさや形状も変更できるので、思った以上に自由度が高くなります。
今回のように土嚢パーツを芯として使用すると、パテ盛り作業が格段に楽になります。車体に合わせて形を製作するのはちょっと大変そうですが、芯があるとフィギュア改造と同じように隙間埋めの延長のような感覚で作業できます。
🐔下記に車体に合わせたフィギュア改造の記事を載せておきます。興味のある方は読んでみて下さい。
【初心者向け】車体に合わせた戦車兵フィギュアの改造方法(ドラゴン 1/35 ヘッツァー コマンドバージョン)～①準備編～
【初心者向け】簡単！車両に合わせた歩兵フィギュア改造方法(ドラゴン 1/35 キングタイガー)～①準備編～
エポキシパテを使う事に慣れてしまえば、それほど大がかりな作業とは思えなくなってくるので、まずはエポキシパテをいろいろな場面で使って、扱いを手軽に感じられるようにしてみて下さい。
今回はここで終了です。次回は土嚢の製作になります。
